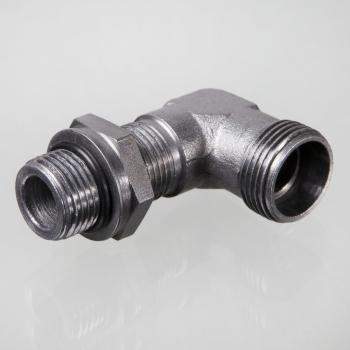

XEWOM 04 LL 10

Ввертное резьбовое соединение, угол 90°
G1:
M 10 x 1
G2:
M 8 x 1
S1:
14
SW:
11 mm

Описание продукта

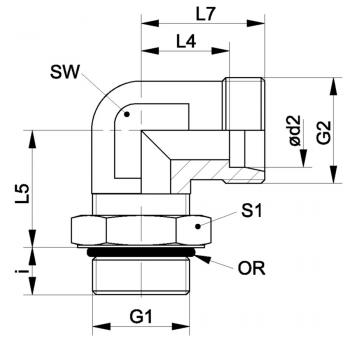

G1M 10 x 1
G2M 8 x 1
S114
SW11 mm
d24 mm
Кольцо круглого сечения8,0 x 1,5
Рабочее давление барPN 100
СерияLL
Наружный трубы4 mm
L411.3 mm
L519.8 mm
i7.1 mm
L715 mm

Свойства

Соединение 1Метрическая наружная резьба, цилиндрическая
Соединение 2Метрическая наружная резьба, цилиндрическая
МатериалСталь
МодельВвертное резьбовое соединение с регулировкой положения
Защита поверхностиГальваническое покрытие
КонструкцияУгол 90°
Форма уплотнения 1Уплотнение ввертного штуцера кольцом круглого сечения
Форма уплотнения 2Внутренний конус 24°
  • Указания
  • Zubehr gehrt zu
  • Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая PN = номинальное давление ? d2 = наружный диаметр трубы SW, S1, S2, S3 = размер под ключ
Штуцер (без накидной гайки и режущего кольца)
