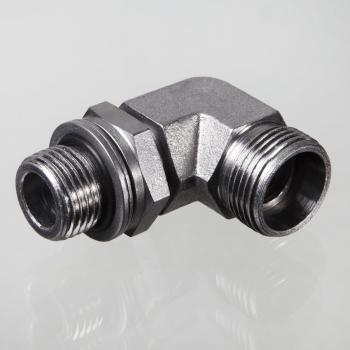

XEWOMK NW 25 HS
Ввертное резьбовое соединение, угол 90°
Описание продукта

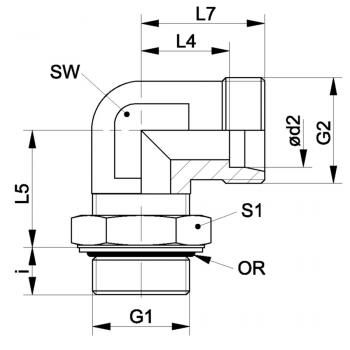

| G1 | M 42 x 2 |
| G2 | M 42 x 2 |
| S1 | 50 |
| SW | 50 mm |
| d2 | 30 mm |
| Кольцо круглого сечения | 38,0 x 3,0 |
| Рабочее давление бар | PN 160 |
| Серия | S |
| Наружный трубы | 30 mm |
| L4 | 36 mm |
| L5 | 51 mm |
| i | 17 mm |
| L7 | 49 mm |
Свойства
| Соединение 1 | Метрическая наружная резьба, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Модель | Ввертное резьбовое соединение с регулировкой положения |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | Угол 90° |
| Форма уплотнения 1 | Кольцо круглого сечения и камерное кольцо |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW, S1, S2, S3 = размер под ключ
Штуцер (без накидной гайки и режущего кольца)
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
