XEWORK 04 LL

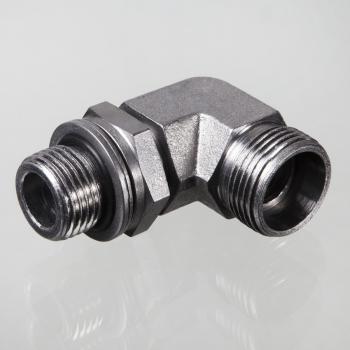

Ввертное резьбовое соединение, угол 90°
Описание продукта

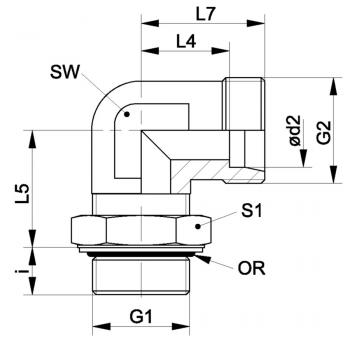

| G1 | G 1/8" -28 |
| G2 | M 8 x 1 |
| S1 | 14 |
| SW | 11 mm |
| d2 | 4 mm |
| Кольцо круглого сечения | 7,65 x 1,78 |
| Рабочее давление бар | PN 250 |
| Серия | LL |
| Наружный трубы | 4 mm |
| L4 | 11.3 mm |
| L5 | 20 mm |
| i | 7.1 mm |
| L7 | 15 mm |
Свойства
| Соединение 1 | Наружная резьба BSP, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Модель | Ввертное резьбовое соединение с регулировкой положения |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | Угол 90° |
| Форма уплотнения 1 | Кольцо круглого сечения и камерное кольцо |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
? d2 = наружный диаметр трубы
Штуцер (без накидной гайки и режущего кольца)
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
