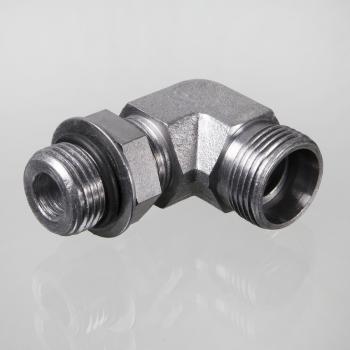

XEWO NW06 HL 7/16
Ввертное резьбовое соединение, угол 90°
Описание продукта

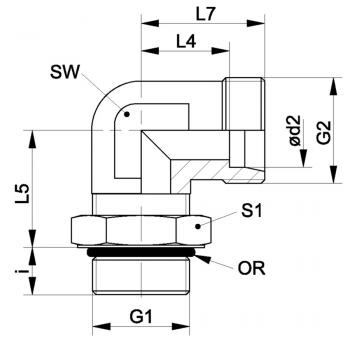

| G1 | 7/16" UNF |
| G2 | M 14 x 1.5 |
| S1 | 14 |
| SW | 14 mm |
| d2 | 8 mm |
| Кольцо круглого сечения | 8,92 x 1,83 |
| Рабочее давление бар | PN 315 |
| Серия | L |
| L4 | 16 mm |
| L5 | 19 mm |
| i | 10 mm |
| L7 | 23 mm |
Свойства
| Соединение 1 | Наружная резьба UN/UNF |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Норма | ISO 8434-1 |
| Модель | Ввертное резьбовое соединение с регулировкой положения |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | Угол 90° |
| Форма уплотнения 1 | Уплотнение ввертного штуцера кольцом круглого сечения |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW, S1, S2, S3 = размер под ключ
Штуцер (без накидной гайки и режущего кольца)
