WR NW 20 HL MG
Ввертное резьбовое соединение, угол 90°
Описание продукта

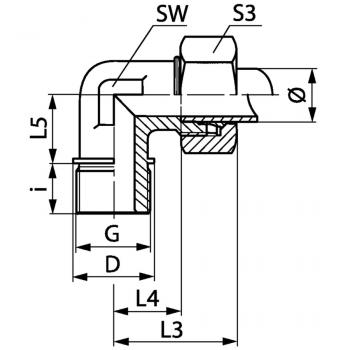

| SW | 27 mm |
| D | 32 mm |
| L3 | 44 mm |
| Рабочее давление бар | PN 100 |
| G | G 3/4" -14 |
| Серия | L |
| Наружный трубы | 22 mm |
| L4 | 27.5 mm |
| L5 | 26 mm |
| i | 16 mm |
| S3 | 36 |
Свойства
| Соединение 1 | Наружная резьба BSP, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Латунь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Ввертное резьбовое соединение |
| Конструкция | Угол 90° |
| Форма уплотнения 1 | Резьбовое уплотнение |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? = наружный диаметр трубы
SW, S1, S2, S3 = размер под ключ
Штуцер с накидной гайкой и режущим кольцом
