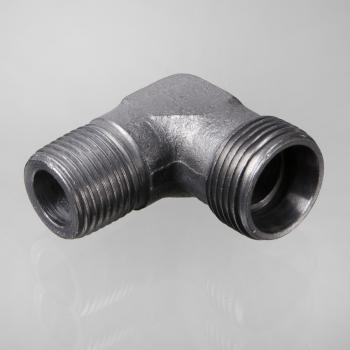

XWR 12 LL
Ввертное резьбовое соединение, угол 90°

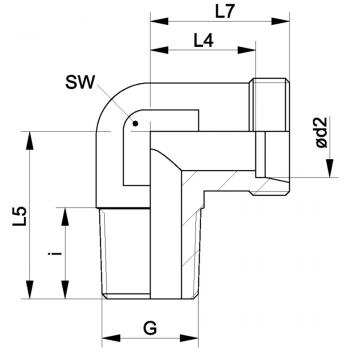

Описание продукта
| SW | 17 mm |
| d2 | 12 mm |
| Рабочее давление бар | PN 100 |
| G | R 1/4" K |
| Серия | LL |
| Наружный трубы | 12 mm |
| L4 | 12 mm |
| L5 | 21.5 mm |
| i | 12 mm |
| L7 | 18 mm |
Свойства
| Соединение 1 | Наружная резьба BSPT, коническая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Ввертное резьбовое соединение |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | Угол 90° |
| Форма уплотнения 1 | Резьбовое уплотнение |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW = размер под ключ
Штуцер (без накидной гайки и режущего кольца)
