K NW 16 HF
Резьбовое соединение, крестообразное, франц. серия
Описание продукта
| S1 | 36 |
| L1 | 47 mm |
| L2 | 23 mm |
| SW | 30 mm |
| d2 | 21.25 mm |
| Рабочее давление бар | PN 250 |
Свойства
| Материал | Сталь |
| Модель | Резьбовое соединение |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | K-образная форма |
| Дополнение к модели | Французская серия |
| Форма уплотнения 1 4 | Внутренний конус 24° |
| Соединение 1 4 | Метрическая наружная резьба, цилиндрическая |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.

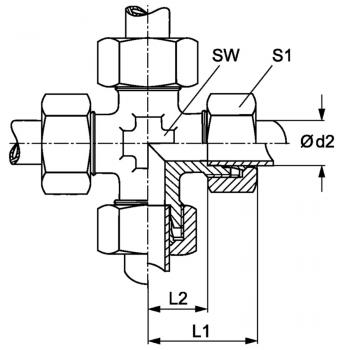

PN = номинальное давление
? d2 = наружный диаметр трубы
SW, S1, S2, S3 = размер под ключ
Штуцер с накидной гайкой и режущим кольцом
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
