GAR NW 10 HF 1/2

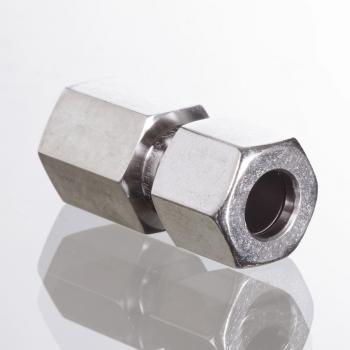

Навинчиваемое резьбовое соединение, франц. серия
Описание продукта
| G1 | G 1/2" -14 |
| G2 | M 20 x 1.5 |
| S1 | 30 |
| L1 | 45 mm |
| L2 | 22 mm |
| SW | 27 mm |
| d2 | 13.25 mm |
| Рабочее давление бар | PN 400 |
| Наружный трубы | 13.25 mm |
| i | 15 mm |
Свойства
| Соединение 1 | Внутренняя резьба BSP, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Модель | Навинчиваемое резьбовое соединение |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | прямые |
| Форма уплотнения 1 | Плоское уплотнение |
| Дополнение к модели | Французская серия |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW, S1, S2, S3 = размер под ключ
Штуцер с накидной гайкой и режущим кольцом
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
