SV HF

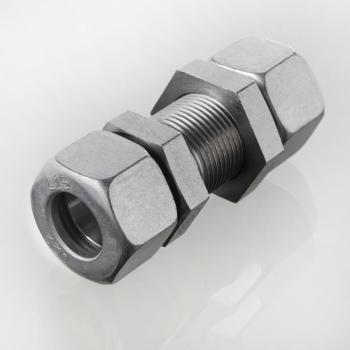

Переборочное резьбовое соединение, франц. серия
Материал:
Сталь
Модель:
Переборочное резьбовое соединение
Защита поверхности:
Гальваническое покрытие
Соединение 1 2:
Метрическая наружная резьба, цилиндрическая
Свойства
| Материал | Сталь |
| Модель | Переборочное резьбовое соединение |
| Защита поверхности | Гальваническое покрытие |
| Соединение 1 2 | Метрическая наружная резьба, цилиндрическая |
| Конструкция | прямые |
| Дополнение к модели | Французская серия |
| Форма уплотнения 1 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.

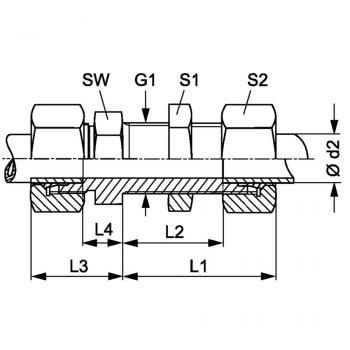

Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW = размер под ключ
Штуцер с накидной гайкой и режущим кольцом
Варианты изделия
| Наименование | G1 | S1 | L1 | L2 | SW | Подробности |
| SV NW 10 HF | M 20 x 1.5 | 27 | 47.5 mm | 25 mm | 27 mm | Подробнее |
| SV NW 13 HF | M 24 x 1.5 | 30 | 49.5 mm | 26 mm | 30 mm | Подробнее |
| SV NW 16 HF | M 30 x 1.5 | 36 | 52 mm | 28 mm | 36 mm | Подробнее |
| SV NW 20 HF | M 36 x 1.5 | 42 | 54 mm | 29 mm | 42 mm | Подробнее |
| SV NW 25 HF | M 45 x 1.5 | 55 | 58 mm | 33 mm | 55 mm | Подробнее |
