AVR NW 13 F
Ввертное резьбовое соединение, франц. серия
Описание продукта

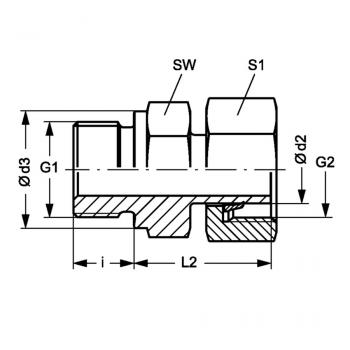

| G1 | G 1/2" -14 |
| G2 | M 24 x 1.5 |
| S1 | 30 |
| L2 | 46 mm |
| SW | 27 mm |
| d2 | 16.75 mm |
| d3 | 26 mm |
| Рабочее давление бар | PN 250 |
| Наружный трубы | 16.75 mm |
| i | 12 mm |
Свойства
| Соединение 1 | Наружная резьба BSP, цилиндрическая |
| Соединение 2 | Метрическая гаечная резьба |
| Материал | Сталь |
| Модель | Ввертное резьбовое соединение |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | прямые |
| Форма уплотнения 1 | Форма B |
| Дополнение к модели | Французская серия |
| Форма уплотнения 2 | Патрубок с режущим кольцом |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW, S1, S2, S3 = размер под ключ
Патрубок с накидной гайкой и предварительно монтированным режущим кольцом
