T NW 13 HF

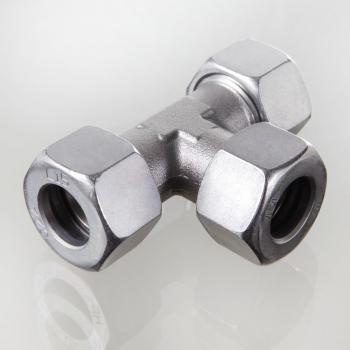

Резьбовое соединение, T-образное, франц. серия
Описание продукта

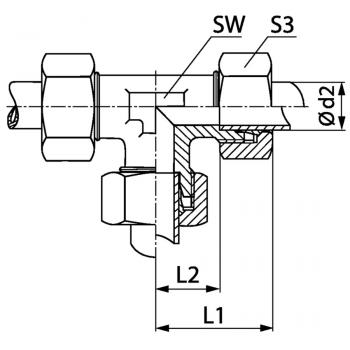

| L1 | 41.5 mm |
| L2 | 18 mm |
| SW | 24 mm |
| d2 | 16.75 mm |
| Рабочее давление бар | PN 250 |
| S3 | 30 |
Свойства
| Материал | Сталь |
| Модель | Резьбовое соединение |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | T-образная форма |
| Дополнение к модели | Французская серия |
| Соединение 1 3 | Метрическая наружная резьба, цилиндрическая |
| Форма уплотнения 1 3 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
PN = номинальное давление
? d2 = наружный диаметр трубы
SW, S1, S2, S3 = размер под ключ
Штуцер с накидной гайкой и режущим кольцом
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
