TR NW 13 HF 3/8

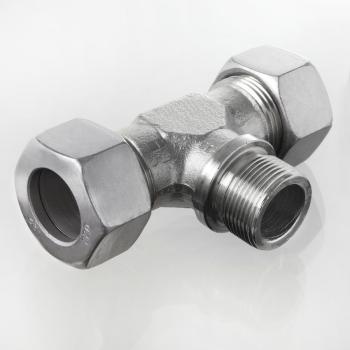

Ввертное резьбовое соединение, T-образное, франц. серия
Описание продукта
| SW | 24 mm |
| d2 | 16.75 mm |
| L3 | 41.5 mm |
| Рабочее давление бар | PN 250 |
| G | R 3/8" K |
| L4 | 18 mm |
| L5 | 25.2 mm |
| i | 12.7 mm |
| S3 | 30 |
Свойства
| Соединение 1 | Наружная резьба BSPT, коническая |
| Материал | Сталь |
| Модель | Ввертное резьбовое соединение |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | T-образная форма |
| Форма уплотнения 1 | Резьбовое уплотнение |
| Соединение 2 3 | Метрическая наружная резьба, цилиндрическая |
| Дополнение к модели | Французская серия |
| Форма уплотнения 2 3 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW, S1, S2, S3 = размер под ключ
Штуцер с накидной гайкой и режущим кольцом
