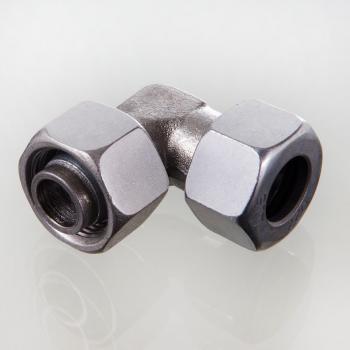

VEW HF
Резьбовое соединение, угол 90°, франц. серия
Соединение 1:
Метрическая гаечная резьба
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Материал:
Сталь
Модель:
Резьбовое соединение с регулировкой положения
Свойства
| Соединение 1 | Метрическая гаечная резьба |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Модель | Резьбовое соединение с регулировкой положения |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | Угол 90° |
| Форма уплотнения 1 | Наружный конус 24° |
| Дополнение к модели | Французская серия |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.

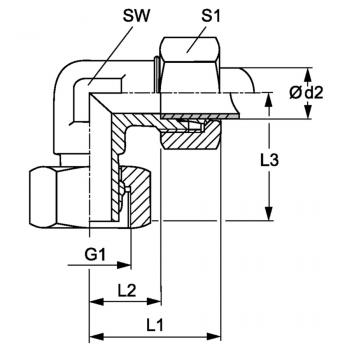

Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
G1 = резьба соединения 1
SW, S1, S2, S3 = размер под ключ
Штуцер с накидной гайкой и режущим кольцом
Варианты изделия
| Наименование | G1 | S1 | L1 | L2 | SW | Подробности |
| VEW NW 10 HF | M 20 x 1.5 | 27 | 25 mm | 16 mm | 19 mm | Подробнее |
| VEW NW 13 HF | M 24 x 1.5 | 30 | 27 mm | 18 mm | 24 mm | Подробнее |
| VEW NW 16 HF | M 30 x 1.5 | 36 | 32 mm | 23 mm | 30 mm | Подробнее |
| VEW NW 20 HF | M 36 x 1.5 | 46 | 36 mm | 27 mm | 36 mm | Подробнее |
| VEW NW 25 HF | M 45 x 1.5 | 55 | 44 mm | 35 mm | 46 mm | Подробнее |
