BKHL / BKHS

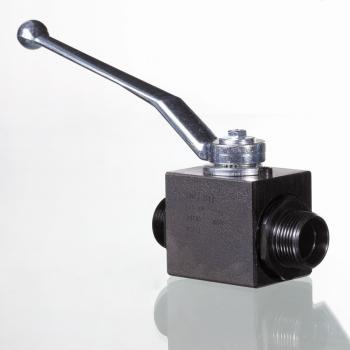

2-ходовой шаровой кран, блочное исполнение

Температура min:

-20 °C

Температура макс:

60 °C

Материал:

Корпус, шар и переключающий вал из стали Шаровое уплотнение из полиоксиметилена Кольцо круглого сечения из нитрильного каучука

Защита поверхности:

Воронение

Свойства

Температура min	-20 °C
Температура макс	60 °C
Материал	Корпус, шар и переключающий вал из стали Шаровое уплотнение из полиоксиметилена Кольцо круглого сечения из нитрильного каучука
Защита поверхности	Воронение
Соединение 1 2	Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1 2	Внутренний конус 24°
Ход контакта	0°; 90°

Указания
Zubehr gehrt zu

Соблюдать допустимые значения давления соединительных элементов.Следует соблюдать указания инструкции по эксплуатации шаровых кранов.

DN = номинальный диаметр, номинальный внутренний диаметр Серия: LL = очень легкая L = легкая S = тяжелая LW = условный проход PN = номинальное давление SW = размер под ключ SF = коэффициент безопасности

Варианты изделия

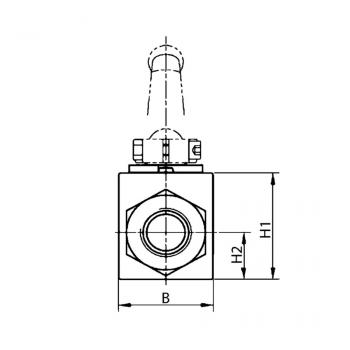

Наименование	DN	L1	SW	B	A	Подробности
BKHL 04	4	36.2 mm	9 mm	26 mm	107 mm	Подробнее
BKHL 06	6	36.2 mm	9 mm	26 mm	107 mm	Подробнее
BKHL 08	8	36.2 mm	9 mm	26 mm	107 mm	Подробнее
BKHL 10	10	43.2 mm	9 mm	32 mm	107 mm	Подробнее
BKHL 13	12	48.2 mm	9 mm	35 mm	107 mm	Подробнее
BKHL 16	16	48.2 mm	12 mm	38 mm	165 mm	Подробнее
BKHL 20	19	62.2 mm	14 mm	49 mm	165 mm	Подробнее
BKHL 25	25	66.2 mm	14 mm	54 mm	165 mm	Подробнее
BKHL 32	31	66.2 mm	14 mm	54 mm	165 mm	Подробнее
BKHL 40	38	66.2 mm	14 mm	54 mm	165 mm	Подробнее
BKHS 04	4	36.2 mm	9 mm	26 mm	107 mm	Подробнее
BKHS 06	6	36.2 mm	9 mm	26 mm	107 mm	Подробнее
BKHS 08	8	36.2 mm	9 mm	26 mm	107 mm	Подробнее
BKHS 10	10	43.2 mm	9 mm	32 mm	107 mm	Подробнее
BKHS 13	12	48.2 mm	9 mm	35 mm	107 mm	Подробнее
BKHS 16	16	48.2 mm	12 mm	38 mm	165 mm	Подробнее
BKHS 20	19	62.2 mm	14 mm	49 mm	165 mm	Подробнее
BKHS 20 - 600 BAR	19	62.2 mm	14 mm	49 mm	165 mm	Подробнее
BKHS 25	25	66.2 mm	14 mm	54 mm	165 mm	Подробнее
BKHS 25 - 600 BAR	25	66.2 mm	14 mm	54 mm	165 mm	Подробнее
BKHS 32	31	66.2 mm	14 mm	54 mm	165 mm	Подробнее
