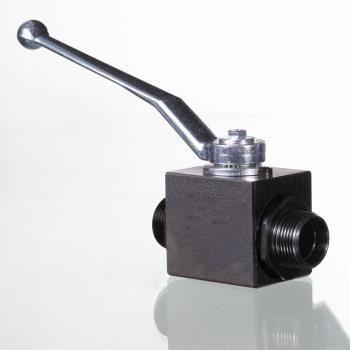

BKHS 16
2-ходовой шаровой кран, блочное исполнение
Описание продукта
| DN | 16 |
| L1 | 48.2 mm |
| SW | 12 mm |
| B | 38 mm |
| A | 165 mm |
| H | 61.9 mm |
| Для наружного трубы | 20 mm |
| L | 90 mm |
| Рабочее давление бар | PN 500 |
| Серия | S |
| Соединительная резьба | M 30x2 |
| SF | 1.5 |
| LW | 15 mm |
| H1 | 46 mm |
| H2 | 17.25 mm |
Свойства
| Температура min | -20 °C |
| Температура макс | 60 °C |
| Материал | Корпус, шар и переключающий вал из стали Шаровое уплотнение из полиоксиметилена Кольцо круглого сечения из нитрильного каучука |
| Защита поверхности | Воронение |
| Соединение 1 2 | Метрическая наружная резьба, цилиндрическая |
| Форма уплотнения 1 2 | Внутренний конус 24° |
| Ход контакта | 0°; 90° |
- Указания
- Zubehr gehrt zu
Соблюдать допустимые значения давления соединительных элементов.Следует соблюдать указания инструкции по эксплуатации шаровых кранов.
DN = номинальный диаметр, номинальный внутренний диаметр
Серия: LL = очень легкая L = легкая S = тяжелая
LW = условный проход
PN = номинальное давление
SW = размер под ключ
SF = коэффициент безопасности
