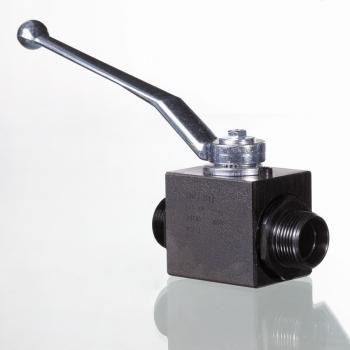

BKHS 20
2-ходовой шаровой кран, блочное исполнение
Описание продукта
DN | 19 |
L1 | 62.2 mm |
SW | 14 mm |
B | 49 mm |
A | 165 mm |
H | 73.4 mm |
Для наружного трубы | 25 mm |
L | 110 mm |
Рабочее давление бар | PN 400 |
Серия | S |
Соединительная резьба | M 36x2 |
SF | 1.5 |
LW | 20 mm |
H1 | 57 mm |
H2 | 24.5 mm |
Свойства
Температура min | -20 °C |
Температура макс | 60 °C |
Материал | Корпус, шар и переключающий вал из стали Шаровое уплотнение из полиоксиметилена Кольцо круглого сечения из нитрильного каучука |
Защита поверхности | Воронение |
Соединение 1 2 | Метрическая наружная резьба, цилиндрическая |
Форма уплотнения 1 2 | Внутренний конус 24° |
Ход контакта | 0°; 90° |
- Указания
- Zubehr gehrt zu
Соблюдать допустимые значения давления соединительных элементов.Следует соблюдать указания инструкции по эксплуатации шаровых кранов.
DN = номинальный диаметр, номинальный внутренний диаметр
Серия: LL = очень легкая L = легкая S = тяжелая
LW = условный проход
PN = номинальное давление
SW = размер под ключ
SF = коэффициент безопасности
