BKHL E 20 VA
2-ходовой шаровой кран, блочное исполнение
Описание продукта

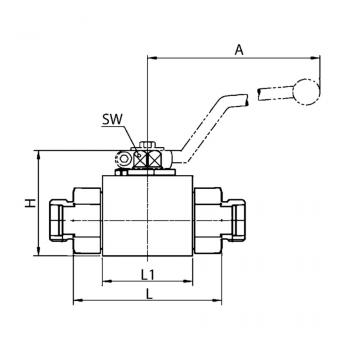

| DN | 19 |
| L1 | 62 mm |
| SW | 14 mm |
| B | 49 mm |
| A | 200 mm |
| H | 75 mm |
| Для наружного трубы | 22 mm |
| L | 101 mm |
| Рабочее давление бар | PN 315 |
| Серия | L |
| Соединительная резьба | M 30x2 |
| SF | 1.5 |
| LW | 20 mm |
| H1 | 57 mm |
| H2 | 24.5 mm |
Свойства
| Температура min | -20 °C |
| Температура макс | 100 °C |
| Материал | Корпус, шар и переключающий вал из высококачественной стали |
| Соединение 1 2 | Метрическая наружная резьба, цилиндрическая |
| Форма уплотнения 1 2 | Внутренний конус 24° |
| Ход контакта | 0°; 90° |
| Уплотнение | Шаровое уплотнение из полиоксиметилена O-Ring: FKM (FPM) |
- Указания
- Zubehr gehrt zu
Bitte die Bedienungsanleitung f?r Kugelh?hne beachten.Bitte die zul. Druckangaben der Verbindungselemente beachten.Abweichende Temperaturm?glichkeiten auf Anfrage
DN = номинальный диаметр, номинальный внутренний диаметр
Серия: LL = очень легкая L = легкая S = тяжелая
LW = условный проход
PN = номинальное давление
SW = размер под ключ
SF = коэффициент безопасности
