BKHL VA / BKHS VA

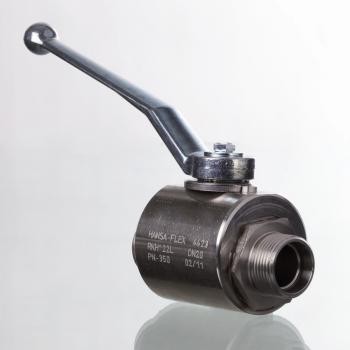

2-ходовой шаровой кран, блочное исполнение

Температура min:

-20 °C

Температура макс:

60 °C

Материал:

Корпус, шар и переключающий вал из высококачественной стали

Соединение 1 2:

Метрическая наружная резьба, цилиндрическая

Свойства

Температура min	-20 °C
Температура макс	60 °C
Материал	Корпус, шар и переключающий вал из высококачественной стали
Соединение 1 2	Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1 2	Внутренний конус 24°
Ход контакта	0°; 90°

Указания
Zubehr gehrt zu

Соблюдать допустимые значения давления соединительных элементов.Следует соблюдать указания инструкции по эксплуатации шаровых кранов.

DN = номинальный диаметр, номинальный внутренний диаметр Серия: LL = очень легкая L = легкая S = тяжелая LW = условный проход PN = номинальное давление SW = размер под ключ SF = коэффициент безопасности

Варианты изделия

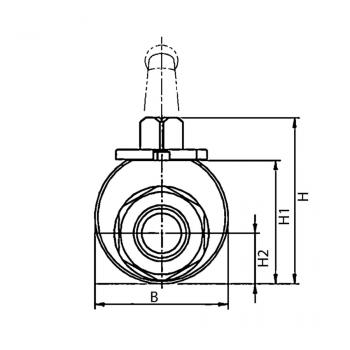

Наименование	DN	L1	SW	B	A	Подробности
BKHL 04 VA	4	36.2 mm	9 mm	35 mm	107 mm	Подробнее
BKHL 06 VA	6	36.2 mm	9 mm	35 mm	107 mm	Подробнее
BKHL 08 VA	8	36.2 mm	9 mm	35 mm	107 mm	Подробнее
BKHL 10 VA	10	43.2 mm	9 mm	42 mm	107 mm	Подробнее
BKHL 13 VA	12	48.2 mm	9 mm	45 mm	107 mm	Подробнее
BKHL 16 VA	16	48.2 mm	12 mm	50 mm	165 mm	Подробнее
BKHL 20 VA	19	62.2 mm	14 mm	60 mm	165 mm	Подробнее
BKHL 25 VA	25	66.2 mm	14 mm	65 mm	165 mm	Подробнее
BKHL 32 VA	31	81.6 mm	17 mm	90 mm	165 mm	Подробнее
BKHL 40 VA	38	86.6 mm	17 mm	100 mm	165 mm	Подробнее
BKHS 04 VA	4	36.2 mm	9 mm	35 mm	107 mm	Подробнее
BKHS 06 VA	6	36.2 mm	9 mm	35 mm	107 mm	Подробнее
BKHS 08 VA	8	36.2 mm	9 mm	35 mm	107 mm	Подробнее
BKHS 10 VA	10	43.2 mm	9 mm	42 mm	107 mm	Подробнее
BKHS 13 VA	12	48.2 mm	9 mm	45 mm	107 mm	Подробнее
BKHS 16 VA	16	48.2 mm	12 mm	50 mm	165 mm	Подробнее
BKHS 20 VA	19	62.2 mm	17 mm	60 mm	165 mm	Подробнее
BKHS 25 VA	25	66.2 mm	17 mm	65 mm	165 mm	Подробнее
BKHS 32 VA	31	81.6 mm	17 mm	90 mm	165 mm	Подробнее
