BKHL VZ / BKHS VZ

2-ходовой шаровой кран, блочное исполнение

Температура min:

-20 °C

Температура макс:

60 °C

Материал:

Корпус, шар и переключающий вал из стали Шаровое уплотнение из полиоксиметилена Кольцо круглого сечения из нитрильного каучука

Защита поверхности:

Гальваническое покрытие

Свойства

Температура min	-20 °C
Температура макс	60 °C
Материал	Корпус, шар и переключающий вал из стали Шаровое уплотнение из полиоксиметилена Кольцо круглого сечения из нитрильного каучука
Защита поверхности	Гальваническое покрытие
Соединение 1 2	Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1 2	Внутренний конус 24°
Ход контакта	0°; 90°

Указания
Zubehr gehrt zu

Следует соблюдать указания инструкции по эксплуатации шаровых кранов.Соблюдать допустимые значения давления соединительных элементов.

DN = номинальный диаметр, номинальный внутренний диаметр Серия: LL = очень легкая L = легкая S = тяжелая LW = условный проход PN = номинальное давление SW = размер под ключ SF = коэффициент безопасности

Варианты изделия

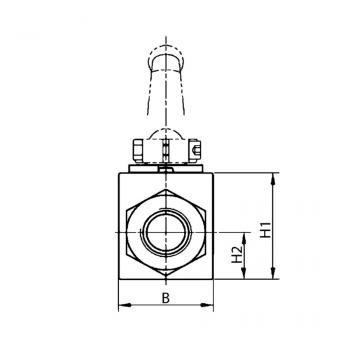

Наименование	DN	L1	SW	B	A	Подробности
BKHL 04 VZ	4	36.2 mm	9 mm	26 mm	107 mm	Подробнее
BKHL 06 VZ	6	36.2 mm	9 mm	26 mm	107 mm	Подробнее
BKHL 08 VZ	8	36.2 mm	9 mm	26 mm	107 mm	Подробнее
BKHL 10 VZ	10	43.2 mm	9 mm	32 mm	107 mm	Подробнее
BKHL 13 VZ	12	48.2 mm	9 mm	35 mm	107 mm	Подробнее
BKHL 16 VZ	16	48.2 mm	12 mm	38 mm	165 mm	Подробнее
BKHL 20 VZ	19	62.2 mm	14 mm	49 mm	165 mm	Подробнее
BKHL 25 VZ	25	66.2 mm	14 mm	54 mm	165 mm	Подробнее
BKHL 32 VZ	31	66.2 mm	14 mm	54 mm	165 mm	Подробнее
BKHL 40 VZ	38	66.2 mm	14 mm	54 mm	165 mm	Подробнее
BKHS 04 VZ	4	36.2 mm	9 mm	26 mm	107 mm	Подробнее
BKHS 06 VZ	6	36.2 mm	9 mm	26 mm	107 mm	Подробнее
BKHS 08 VZ	8	36.2 mm	9 mm	26 mm	107 mm	Подробнее
BKHS 10 VZ	10	43.2 mm	9 mm	32 mm	107 mm	Подробнее
BKHS 13 VZ	12	48.2 mm	9 mm	35 mm	107 mm	Подробнее
BKHS 16 VZ	16	48.2 mm	12 mm	38 mm	165 mm	Подробнее
BKHS 20 VZ	19	62.2 mm	14 mm	49 mm	165 mm	Подробнее
BKHS 25 VZ	25	66.2 mm	14 mm	54 mm	165 mm	Подробнее
BKHS 32 VZ	31	66.2 mm	14 mm	54 mm	165 mm	Подробнее
