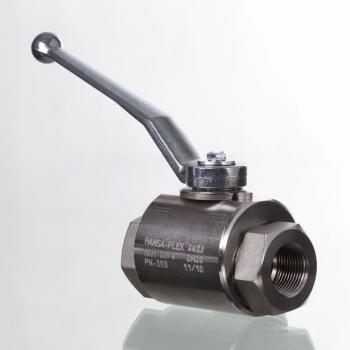

BKR 10 VA
2-ходовой шаровой кран, блочное исполнение
Описание продукта
| DN | 10 |
| L1 | 43.2 mm |
| SW | 9 mm |
| B | 42 mm |
| A | 107 mm |
| H | 49.5 mm |
| L | 73 mm |
| Рабочее давление бар | PN 400 |
| Соединительная резьба | G 3/8" -19 |
| SF | 1.5 |
| LW | 10 mm |
| H1 | 38.25 mm |
| H2 | 16.5 mm |
Свойства
| Температура min | -20 °C |
| Температура макс | 60 °C |
| Материал | Корпус, шар и переключающий вал из высококачественной стали Шаровое уплотнение из полиоксиметилена Кольцо круглого сечения из нитрильного каучука |
| Соединение 1 2 | Внутренняя резьба BSP, цилиндрическая |
| Форма уплотнения 1 2 | Для ввертной цапфы формы A, B и при необходимости формы E |
| Ход контакта | 0°; 90° |
- Указания
- Zubehr gehrt zu
Соблюдать допустимые значения давления соединительных элементов.Следует соблюдать указания инструкции по эксплуатации шаровых кранов.
DN = номинальный диаметр, номинальный внутренний диаметр
PN = номинальное давление
LW = условный проход
SW = размер под ключ
SF = коэффициент безопасности
