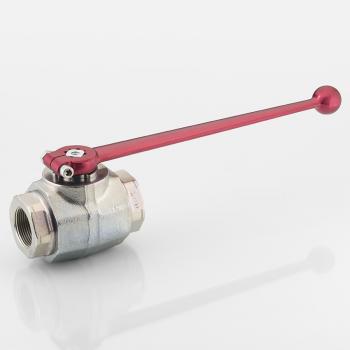

SKR 32 VZ
2-Wege-Kugelhahn, Schmiedeausf?hrung
Описание продукта

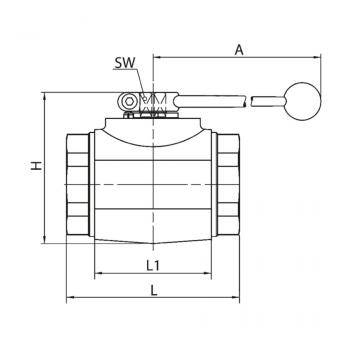

| DN | 32 |
| L1 | 80 mm |
| SW | 17 mm |
| B | 81 mm |
| A | 320 mm |
| H | 107 mm |
| L | 111 mm |
| Соединительная резьба | G 1.1/4" -11 |
| SF | 1.5 |
| LW | 32 mm |
| H1 | 86 mm |
| H2 | 40.5 mm |
Свойства
| Температура min | -20 °C |
| Температура макс | 100 °C |
| Материал | Корпус, шар и переключающий вал из стали Шаровое уплотнение из полиоксиметилена Кольцо круглого сечения из нитрильного каучука |
| Рабочее давление | макс. 420 бар |
| Защита поверхности | galvanised Cr-VI-free |
| Форма уплотнения 1 2 | Для ввертной цапфы формы A, B и при необходимости формы E |
| Ход контакта | 0°; 90° |
| Соединения | Внутренняя резьба BSP, цилиндрическая |
- Указания
- Zubehr gehrt zu
Bitte die Bedienungsanleitung f?r Kugelh?hne beachten.Bitte die zul. Druckangaben der Verbindungselemente beachten.Abweichende Temperaturm?glichkeiten auf Anfrage
DN = номинальный диаметр, номинальный внутренний диаметр
LW = условный проход
SW = размер под ключ
SF = коэффициент безопасности
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
