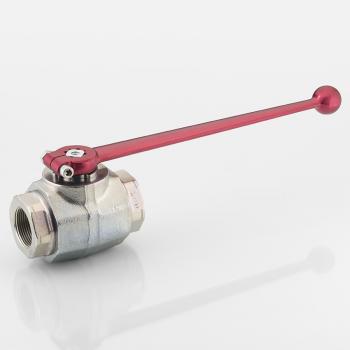

SKN VZ
2-Wege-Kugelhahn, Schmiedeausf?hrung
Температура min:
-20 °C
Температура макс:
100 °C
Материал:
Корпус, шар и переключающий вал из стали
Шаровое уплотнение из полиоксиметилена
Кольцо круглого сечения из нитрильного каучука
Рабочее давление:
макс. 420 бар
Свойства
| Температура min | -20 °C |
| Температура макс | 100 °C |
| Материал | Корпус, шар и переключающий вал из стали Шаровое уплотнение из полиоксиметилена Кольцо круглого сечения из нитрильного каучука |
| Рабочее давление | макс. 420 бар |
| Защита поверхности | galvanised Cr-VI-free |
| Форма уплотнения 1 2 | Резьбовое уплотнение |
| Ход контакта | 0°; 90° |
| Соединения | Внутренняя резьба NPT |
- Указания
- Zubehr gehrt zu
Bitte die Bedienungsanleitung f?r Kugelh?hne beachten.Bitte die zul. Druckangaben der Verbindungselemente beachten.Abweichende Temperaturm?glichkeiten auf Anfrage
DN = номинальный диаметр, номинальный внутренний диаметр
SW = размер под ключ
SF = коэффициент безопасности
Варианты изделия

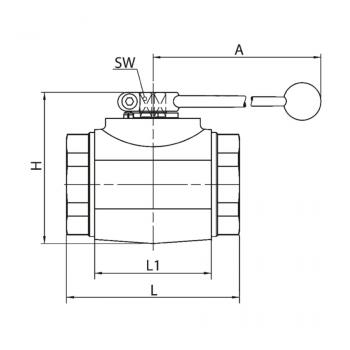

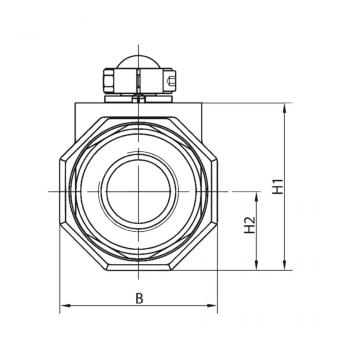

| Наименование | L1 | SW | B | A | H | Подробности |
| SKN 40 VZ | 85 mm | 17 mm | 100 mm | 320 mm | 124 mm | Подробнее |
| SKN 50 VZ | 100 mm | 17 mm | 138 mm | 320 mm | 138 mm | Подробнее |
| SKN 32 VZ | 80 mm | 17 mm | 81 mm | 320 mm | 107 mm | Подробнее |
