Каталог Шаровые краны Шаровые краны (высокое давление) 3 хода (L-образное отверстие) Резьбовые трубные соединения 24° DIN 2353 3 BKHL L / 3 BKHS L

3 BKHL L / 3 BKHS L

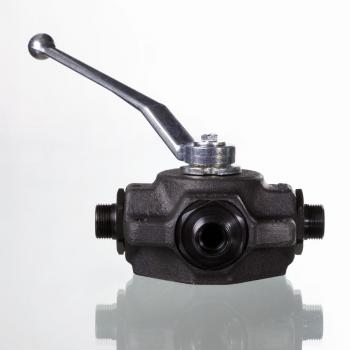

3-ходовой шаровой кран, блочное исполнение

Температура min:

-10 °C

Температура макс:

80 °C

Материал:

Корпус, шар и переключающий вал из стали Шаровое уплотнение из полиоксиметилена Кольцо круглого сечения из нитрильного каучука

Защита поверхности:

Воронение

Свойства

Температура min	-10 °C
Температура макс	80 °C
Материал	Корпус, шар и переключающий вал из стали Шаровое уплотнение из полиоксиметилена Кольцо круглого сечения из нитрильного каучука
Защита поверхности	Воронение
Соединение 1 3	Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1 3	Внутренний конус 24°

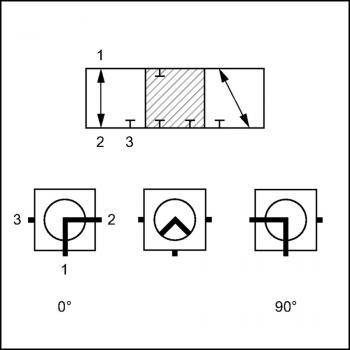

Ход контакта	0°; 90°
Отверстие	L-образная форма

Указания
Zubehr gehrt zu

Следует соблюдать указания инструкции по эксплуатации шаровых кранов.Соблюдать допустимые значения давления соединительных элементов.

DN = номинальный диаметр, номинальный внутренний диаметр Серия: LL = очень легкая L = легкая S = тяжелая LW = условный проход PN = номинальное давление SW = размер под ключ SF = коэффициент безопасности

Варианты изделия

Наименование	DN	SW	Для наружного трубы	Рабочее давление бар	Серия	Подробности
3 BKHL 04 L	4	12 mm	6 mm	PN 500	L	Подробнее
3 BKHL 06 L	6	12 mm	8 mm	PN 500	L	Подробнее
3 BKHL 08 L	8	14 mm	10 mm	PN 500	L	Подробнее
3 BKHL 10 L	10	14 mm	12 mm	PN 500	L	Подробнее
3 BKHL 13 L	12	14 mm	15 mm	PN 400	L	Подробнее
3 BKHL 16 L	16	17 mm	18 mm	PN 400	L	Подробнее
3 BKHL 20 L	19	17 mm	22 mm	PN 400	L	Подробнее
3 BKHL 25 L	25	17 mm	28 mm	PN 350	L	Подробнее
3 BKHL 32 L	31	17 mm	35 mm	PN 350	L	Подробнее
3 BKHL 40 L	38	22 mm	42 mm	PN 63	L	Подробнее
3 BKHS 04 L	4	12 mm	8 mm	PN 500	S	Подробнее
3 BKHS 06 L	6	12 mm	10 mm	PN 500	S	Подробнее
3 BKHS 08 L	8	14 mm	12 mm	PN 500	S	Подробнее
3 BKHS 10 L	10	14 mm	14 mm	PN 500	S	Подробнее
3 BKHS 13 L	12	14 mm	16 mm	PN 400	S	Подробнее
3 BKHS 16 L	16	17 mm	20 mm	PN 400	S	Подробнее
3 BKHS 20 L	19	17 mm	25 mm	PN 400	S	Подробнее
3 BKHS 25 L	25	17 mm	30 mm	PN 350	S	Подробнее
3 BKHS 32 L	31	17 mm	38 mm	PN 350	S	Подробнее
