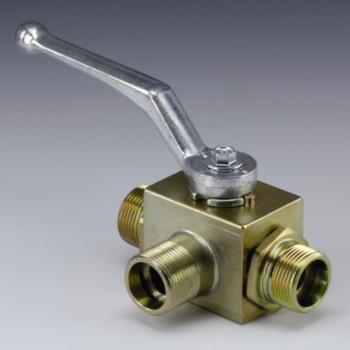

3 BKHL LK VZ / 3 BKHS LK VZ
3-ходовой шаровой кран, блочное исполнение
Температура min:
-10 °C
Температура макс:
80 °C
Материал:
Корпус, шар и переключающий вал из стали
Шаровое уплотнение из полиоксиметилена
Кольцо круглого сечения из нитрильного каучука
Защита поверхности:
Гальваническое покрытие
Свойства
| Температура min | -10 °C |
| Температура макс | 80 °C |
| Материал | Корпус, шар и переключающий вал из стали Шаровое уплотнение из полиоксиметилена Кольцо круглого сечения из нитрильного каучука |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | Компактная конструкция |
| Соединение 1 3 | Метрическая наружная резьба, цилиндрическая |
| Форма уплотнения 1 3 | Внутренний конус 24° |

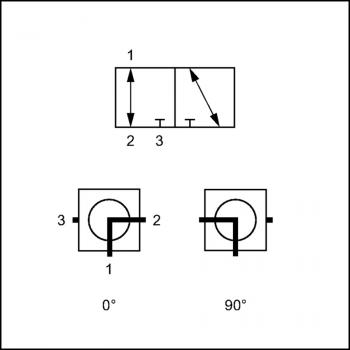

| Ход контакта | 0°; 90° |
| Отверстие | L-образная форма |
- Указания
- Zubehr gehrt zu
Соблюдать допустимые значения давления соединительных элементов.Следует соблюдать указания инструкции по эксплуатации шаровых кранов.Different temperature possibilities on requestPressure inlet only from center port 1
DN = номинальный диаметр, номинальный внутренний диаметр
Серия: LL = очень легкая L = легкая S = тяжелая
LW = условный проход
PN = номинальное давление
SW = размер под ключ
SF = коэффициент безопасности
Варианты изделия
| Наименование | DN | SW | Для наружного трубы | Рабочее давление бар | Серия | Подробности |
| 3 BKHL 04 LK VZ | 4 | 9 mm | 6 mm | PN 400 | L | Подробнее |
| 3 BKHL 06 LK VZ | 6 | 9 mm | 8 mm | PN 400 | L | Подробнее |
| 3 BKHL 08 LK VZ | 8 | 9 mm | 10 mm | PN 400 | L | Подробнее |
| 3 BKHL 10 LK VZ | 10 | 9 mm | 12 mm | PN 400 | L | Подробнее |
| 3 BKHL 13 LK VZ | 12 | 9 mm | 15 mm | PN 350 | L | Подробнее |
| 3 BKHL 16 LK VZ | 13 | 9 mm | 18 mm | PN 350 | L | Подробнее |
| 3 BKHL 20 LK VZ | 19 | 14 mm | 22 mm | PN 350 | L | Подробнее |
| 3 BKHL 25 LK VZ | 25 | 14 mm | 28 mm | PN 350 | L | Подробнее |
| 3 BKHS 04 LK VZ | 4 | 9 mm | 8 mm | PN 400 | S | Подробнее |
| 3 BKHS 06 LK VZ | 6 | 9 mm | 10 mm | PN 400 | S | Подробнее |
| 3 BKHS 08 LK VZ | 8 | 9 mm | 12 mm | PN 400 | S | Подробнее |
| 3 BKHS 10 LK VZ | 10 | 9 mm | 14 mm | PN 400 | S | Подробнее |
| 3 BKHS 13 LK VZ | 12 | 9 mm | 16 mm | PN 350 | S | Подробнее |
| 3 BKHS 16 LK VZ | 16 | 12 mm | 20 mm | PN 350 | S | Подробнее |
