3 BKR L

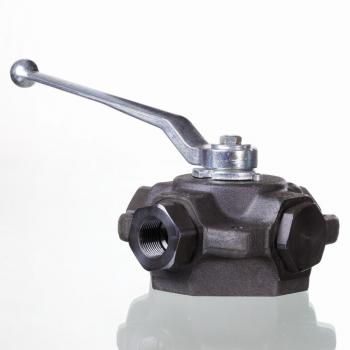

3-ходовой шаровой кран, блочное исполнение
Температура min:
-10 °C
Температура макс:
80 °C
Материал:
Корпус, шар и переключающий вал из стали
Шаровое уплотнение из полиоксиметилена
Кольцо круглого сечения из нитрильного каучука
Защита поверхности:
Воронение
Свойства
| Температура min | -10 °C |
| Температура макс | 80 °C |
| Материал | Корпус, шар и переключающий вал из стали Шаровое уплотнение из полиоксиметилена Кольцо круглого сечения из нитрильного каучука |
| Защита поверхности | Воронение |
| Соединение 1 3 | Внутренняя резьба BSP, цилиндрическая |
| Форма уплотнения 1 3 | Для ввертной цапфы формы A, B и при необходимости формы E |

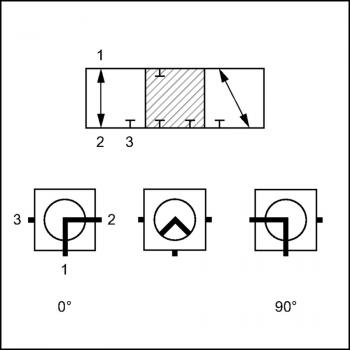

| Ход контакта | 0°; 90° |
| Отверстие | L-образная форма |
- Указания
- Zubehr gehrt zu
Следует соблюдать указания инструкции по эксплуатации шаровых кранов.Соблюдать допустимые значения давления соединительных элементов.
DN = номинальный диаметр, номинальный внутренний диаметр
LW = условный проход
PN = номинальное давление
SW = размер под ключ
SF = коэффициент безопасности
Варианты изделия
| Наименование | DN | SW | Рабочее давление бар | Соединительная резьба | SF | Подробности |
| 3 BKR 04 L | 4 | 12 mm | PN 500 | G 1/8" -28 | 1.5 | Подробнее |
| 3 BKR 06 L | 6 | 12 mm | PN 500 | G 1/4" -19 | 1.5 | Подробнее |
| 3 BKR 10 L | 10 | 14 mm | PN 500 | G 3/8" -19 | 1.5 | Подробнее |
| 3 BKR 13 L | 12 | 14 mm | PN 400 | G 1/2" -14 | 1.5 | Подробнее |
| 3 BKR 20 L | 19 | 17 mm | PN 400 | G 3/4" -14 | 1.5 | Подробнее |
| 3 BKR 25 L | 25 | 17 mm | PN 350 | G 1" -11 | 1.5 | Подробнее |
| 3 BKR 32 L | 31 | 17 mm | PN 350 | G 1.1/4" -11 | 1.5 | Подробнее |
| 3 BKR 40 L | 38 | 22 mm | PN 63 | G 1.1/2" -11 | 1.5 | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
