3 BKR TK VZ

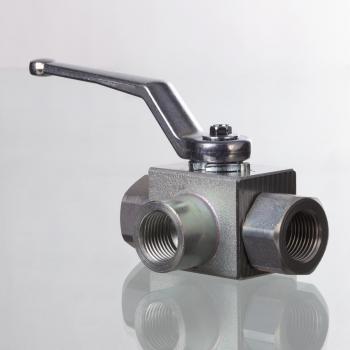

3-ходовой шаровой кран, блочное исполнение
Температура min:
-10 °C
Температура макс:
80 °C
Материал:
Корпус, шар и переключающий вал из стали
Шаровое уплотнение из полиоксиметилена
Кольцо круглого сечения из нитрильного каучука
Защита поверхности:
Гальваническое покрытие
Свойства
| Температура min | -10 °C |
| Температура макс | 80 °C |
| Материал | Корпус, шар и переключающий вал из стали Шаровое уплотнение из полиоксиметилена Кольцо круглого сечения из нитрильного каучука |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | Компактная конструкция |
| Соединение 1 3 | Внутренняя резьба BSP, цилиндрическая |
| Форма уплотнения 1 3 | Для ввертной цапфы формы A, B и при необходимости формы E |

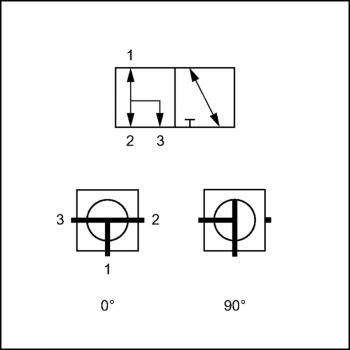

| Ход контакта | 0°; 90° |
| Отверстие | T-образная форма |
- Указания
- Zubehr gehrt zu
Следует соблюдать указания инструкции по эксплуатации шаровых кранов.Соблюдать допустимые значения давления соединительных элементов.Different temperature possibilities on requestPressure inlet only from center port 1
DN = номинальный диаметр, номинальный внутренний диаметр
LW = условный проход
PN = номинальное давление
SW = размер под ключ
SF = коэффициент безопасности
Варианты изделия
| Наименование | DN | SW | Рабочее давление бар | Соединительная резьба | SF | Подробности |
| 3 BKR 04 TK VZ | 4 | 9 mm | PN 400 | G 1/8" -28 | 1.5 | Подробнее |
| 3 BKR 06 TK VZ | 6 | 9 mm | PN 400 | G 1/4" -19 | 1.5 | Подробнее |
| 3 BKR 10 TK VZ | 10 | 9 mm | PN 400 | G 3/8" -19 | 1.5 | Подробнее |
| 3 BKR 13 TK VZ | 12 | 9 mm | PN 350 | G 1/2" -14 | 1.5 | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
