4 BKHL 16 X

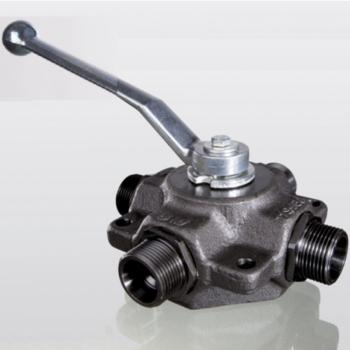

4-ходовой шаровой кран
DN:
16
SW:
17 mm
Для наружного трубы:
18 mm
Рабочее давление бар:
PN 400
Описание продукта
| DN | 16 |
| SW | 17 mm |
| Для наружного трубы | 18 mm |
| Рабочее давление бар | PN 400 |
| Серия | L |
| Соединительная резьба | M 26x1,5 |
| SF | 1.5 |
| LW | 11.5 mm |
| перекрытие | положит. (закрыт) |
Свойства
| Температура min | -10 °C |
| Температура макс | 80 °C |
| Материал | Корпус, шар и переключающий вал из стали Шаровое уплотнение из полиоксиметилена Кольцо круглого сечения из нитрильного каучука |
| Защита поверхности | Воронение |
| Форма уплотнения 1 4 | Внутренний конус 24° |
| Соединение 1 4 | Метрическая наружная резьба, цилиндрическая |

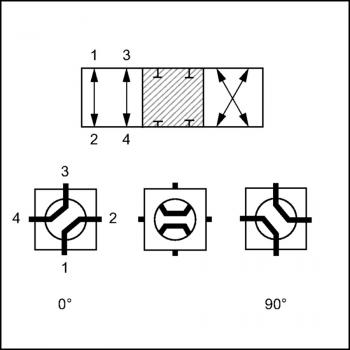

| Ход контакта | 0°; 90° |
| Отверстие | X-образная форма |
- Указания
- Zubehr gehrt zu
Соблюдать допустимые значения давления соединительных элементов.Следует соблюдать указания инструкции по эксплуатации шаровых кранов.
DN = номинальный диаметр, номинальный внутренний диаметр
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
LW = условный проход
SW = размер под ключ
SF = коэффициент безопасности
