VF 3003

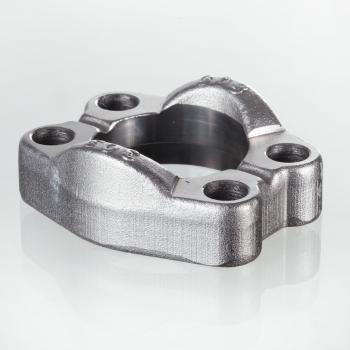

Цельный фланец SAE
Описание продукта

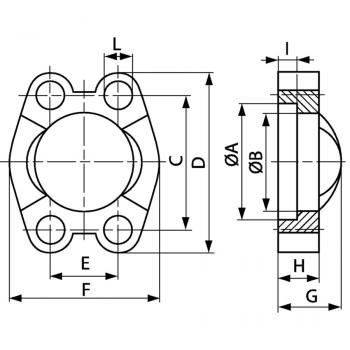

| M метр | M 10 x 30 |
| D | 70 mm |
| C | 52.4 mm |
| B | 38.5 mm |
| A | 45.2 mm |
| E | 26.2 mm |
| H | 16 mm |
| L | 10.7 mm |
| G | 24 mm |
| Типоразмер | 1" |
| PB | 315 bar |
| I | 7.5 mm |
| M unc | 3/8" x 1.1/4" |
| F | 58.4 mm |
Свойства
| Материал | Сталь |
| Норма | ISO 6162-1 / ISO 6162-2 SAE J 518 |
| Модель | Цельный фланец SAE |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | прямые |
| Крепление | Отверстие под винт |
| Серия давления | 3000 psi |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Рекомендуемые винты приводятся в столбцах M (metr) или M (unc).
PB = макс. рабочее давление
Только фланец
