WA LB PN10 VA

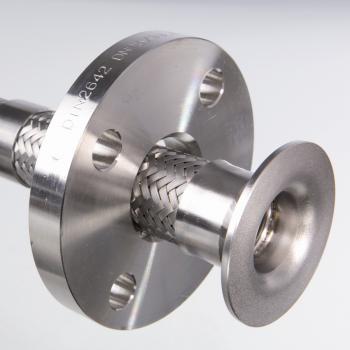

Соединение ... LB, PN 10, VA

Область применения:

Присоединительная арматура для металлических шлангов

Соединение 1:

Отбортовка предварительной сварки со свободным фланцем на ступени давления PN10

Материал:

Отбортовка из высококачественной стали Свободный фланец из высококачественной стали

Норма:

DIN 2642 DIN EN 1092-1

Свойства

Область применения	Присоединительная арматура для металлических шлангов
Соединение 1	Отбортовка предварительной сварки со свободным фланцем на ступени давления PN10
Материал	Отбортовка из высококачественной стали Свободный фланец из высококачественной стали
Норма	DIN 2642 DIN EN 1092-1
Применение	паяная конструкция с термостойкостью до 200 °C сварная конструкция из высококачественной стали с термостойкостью до 550 °C
Конструкция	прямые
Форма уплотнения 1	Плоское уплотнение

Другие варианты исполнения по запросу

DN = номинальный диаметр, номинальный внутренний диаметр

Варианты изделия

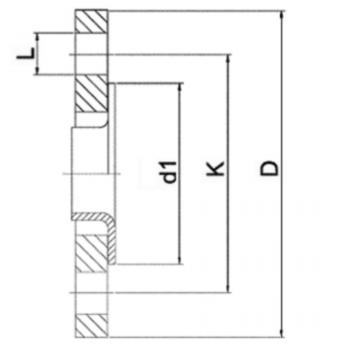

Наименование	DN	D	d1	K	L	Подробности
WA 010 LB PN10 VA	10	90 mm	40 mm	60 mm	14 mm	Подробнее
WA 013 LB PN10 VA	13	95 mm	45 mm	65 mm	14 mm	Подробнее
WA 020 LB PN10 VA	20	105 mm	58 mm	75 mm	14 mm	Подробнее
WA 025 LB PN10 VA	25	115 mm	68 mm	85 mm	14 mm	Подробнее
WA 032 LB PN10 VA	32	140 mm	78 mm	100 mm	18 mm	Подробнее
WA 040 LB PN10 VA	40	150 mm	88 mm	110 mm	18 mm	Подробнее
WA 050 LB PN10 VA	50	165 mm	102 mm	125 mm	18 mm	Подробнее
WA 065 LB PN10 VA	65	185 mm	122 mm	145 mm	18 mm	Подробнее
WA 080 LB PN10 VA	80	200 mm	138 mm	160 mm	18 mm	Подробнее
WA 100 LB PN10 VA	100	220 mm	158 mm	180 mm	18 mm	Подробнее
WA 125 LB PN10 VA	125	250 mm	188 mm	210 mm	18 mm	Подробнее
WA 150 LB PN10 VA	150	285 mm	212 mm	240 mm	22 mm	Подробнее

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
