WA VCF

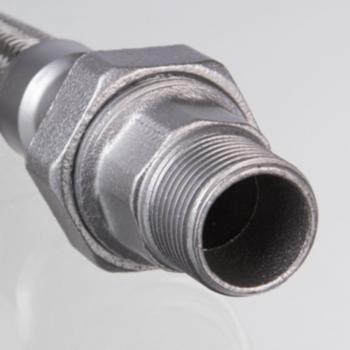

Соединение ... VCF, ковкий чугун
Область применения:
Присоединительная арматура для металлических шлангов
Соединение 1:
дюймовая наружная резьба, коническая
Материал:
Malleable iron
Норма:
DIN EN 10226 / ISO 7-1
Свойства
| Область применения | Присоединительная арматура для металлических шлангов |
| Соединение 1 | дюймовая наружная резьба, коническая |
| Материал | Malleable iron |
| Норма | DIN EN 10226 / ISO 7-1 |
| Применение | паяная конструкция с термостойкостью до 200 °C |
| Исполнение | из 3-х частей резьбовое соединение |
| Конструкция | прямые |
| Форма уплотнения 1 | Плоское уплотнение |
- Указания
- Указание по заказу
- Zubehr gehrt zu
Указанные размеры под ключ являются ориентировочными значениями!The specified working pressure PN(bar) relates to the working temperature of -20 °C to 120 °C. At working temperature of 120 °C to 200 °C the working pressure PN (bar) reduces to 22,7 bar.
Другие варианты исполнения по запросу
DN = номинальный диаметр, номинальный внутренний диаметр
Варианты изделия

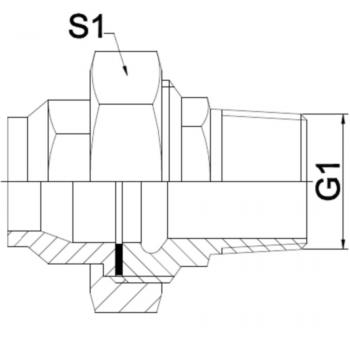

| Наименование | DN | G1 | S1 | PN бар | Подробности |
| WA 006 VCF | 6 | R 1/4" | 28 mm | 25 | Подробнее |
| WA 013 VCF | 13 | R 1/2" | 39 mm | 25 | Подробнее |
| WA 020 VCF | 20 | R 3/4" | 48 mm | 25 | Подробнее |
| WA 025 VCF | 25 | R 1" | 55 mm | 25 | Подробнее |
| WA 032 VCF | 32 | R 1.1/4" | 67 mm | 25 | Подробнее |
| WA 040 VCF | 40 | R 1.1/2" | 74 mm | 25 | Подробнее |
| WA 050 VCF | 50 | R 2" | 90 mm | 25 | Подробнее |
