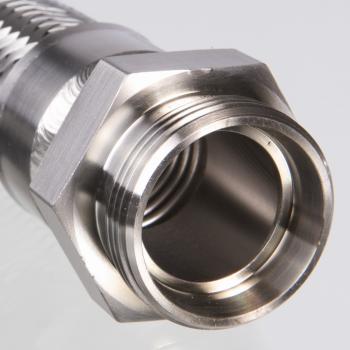

WA HL VA
Соединение ... HL, VA
Область применения:
Присоединительная арматура для металлических шлангов
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Материал:
нержавеющая сталь
Норма:
DIN 2353
ISO 8434-1
Свойства
| Область применения | Присоединительная арматура для металлических шлангов |
| Соединение 1 | Метрическая наружная резьба, цилиндрическая |
| Материал | нержавеющая сталь |
| Норма | DIN 2353 ISO 8434-1 |
| Конструкция | прямые |
| Форма уплотнения 1 | Внутренний конус 24° |
| Сокращение | CEL |
| Серия | Легкий |
- Указания
- Указание по заказу
- Zubehr gehrt zu
Указанные размеры под ключ являются ориентировочными значениями!
Другие варианты исполнения по запросу
DN = номинальный диаметр, номинальный внутренний диаметр
Варианты изделия

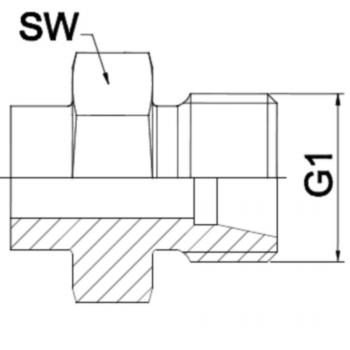

| Наименование | DN | G1 | SW | PN бар | Серия | Подробности |
| WA 004 HL VA | 4 | M 12 x 1,5 | 14 mm | 250 | 6 L | Подробнее |
| WA 006 HL VA | 6 | M 14 x 1.5 | 17 mm | 250 | 8 L | Подробнее |
| WA 008 HL VA | 8 | M 16 x 1.5 | 17 mm | 250 | 10 L | Подробнее |
| WA 010 HL VA | 10 | M 18 x 1,5 | 19 mm | 250 | 12 L | Подробнее |
| WA 013 HL VA | 13 | M 22 x 1.5 | 22 mm | 250 | 15 L | Подробнее |
| WA 016 HL VA | 16 | M 26 x 1,5 | 27 mm | 160 | 18 L | Подробнее |
| WA 020 HL VA | 20 | M 30 x 2 | 32 mm | 160 | 22 L | Подробнее |
| WA 025 HL VA | 25 | M 36 x 2 | 41 mm | 100 | 28 L | Подробнее |
| WA 032 HL VA | 32 | M 45 x 2 | 46 mm | 100 | 35 L | Подробнее |
| WA 040 HL VA | 40 | M 52 x 2 | 55 mm | 100 | 42 L | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
