WA FL

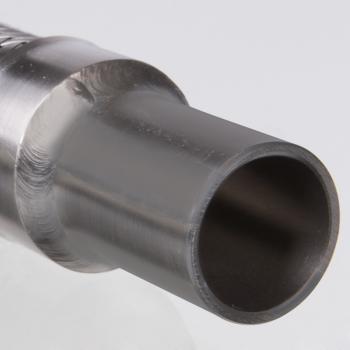

Соединение ... FL, сталь
Область применения:
Присоединительная арматура для металлических шлангов
Соединение 1:
Патрубок
Материал:
сталь (свариваемая)
Норма:
ISO 8434-1
DIN 3861
Свойства
| Область применения | Присоединительная арматура для металлических шлангов |
| Соединение 1 | Патрубок |
| Материал | сталь (свариваемая) |
| Норма | ISO 8434-1 DIN 3861 |
| Конструкция | прямые |
| Форма уплотнения 1 | Соединение с режущим кольцом |
| Сокращение | BEL |
| Серия | Легкий |
- Указания
- Указание по заказу
- Zubehr gehrt zu
Окончательный монтаж режущего кольца должен производиться в затвердевший предварительного монтированный штуцер (VOM...).В качестве альтернативного решения мы рекомендуем форму соединения AFL или AOL.
Другие варианты исполнения по запросу
DN = номинальный диаметр, номинальный внутренний диаметр
Варианты изделия

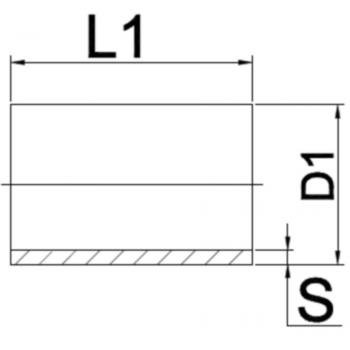

| Наименование | DN | D1 | L1 | PN бар | Серия | Подробности |
| WA 004 FL | 4 | 6 mm | 25 mm | 250 | 6 L | Подробнее |
| WA 006 FL | 6 | 8 mm | 30 mm | 250 | 8 L | Подробнее |
| WA 008 FL | 8 | 10 mm | 30 mm | 250 | 10 L | Подробнее |
| WA 010 FL | 10 | 12 mm | 30 mm | 219 | 12 L | Подробнее |
| WA 013 FL | 13 | 15 mm | 32 mm | 250 | 15 L | Подробнее |
| WA 016 FL | 16 | 18 mm | 32 mm | 160 | 18 L | Подробнее |
| WA 020 FL | 20 | 22 mm | 36 mm | 160 | 22 L | Подробнее |
| WA 025 FL | 25 | 28 mm | 40 mm | 100 | 28 L | Подробнее |
| WA 032 FL | 32 | 35 mm | 45 mm | 100 | 35 L | Подробнее |
| WA 040 FL | 40 | 42 mm | 55 mm | 100 | 42 L | Подробнее |
