PN HJ

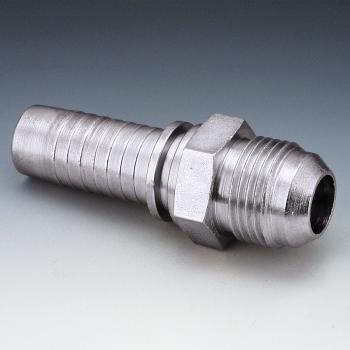

Пресс-ниппель, AGJ
Область применения:
Пресс-ниппель для шлангов от HD 100 до HD 400, KP-, TE
Соединение 1:
Наружная резьба UN/UNF
Материал:
Сталь
Норма:
ISO 8434-2
Свойства
| Область применения | Пресс-ниппель для шлангов от HD 100 до HD 400, KP-, TE |
| Соединение 1 | Наружная резьба UN/UNF |
| Материал | Сталь |
| Норма | ISO 8434-2 |
| Защита поверхности | Гальваническое покрытие |
| Форма уплотнения 1 | Наружный конус 74° |
| Сокращение | AGJ |
- Указания
- Zubehr gehrt zu
Подходящую обойму выбрать в соответствии с типом шланга.

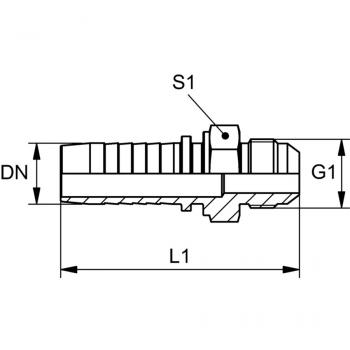

DN = номинальный диаметр, номинальный внутренний диаметр
Варианты изделия
| Наименование | DN | Размер | Дюймы | Рабочее давление | G1 | Подробности |
| PN 04 HJ 06 | 5 | 3 | 3/16" | 410 bar | 7/16"-20 UNF | Подробнее |
| PN 06 HJ | 6 | 4 | 1/4" | 410 bar | 7/16"-20 UNF | Подробнее |
| PN 06 HJ 08 | 6 | 4 | 1/4" | 410 bar | 1/2"-20 UNF | Подробнее |
| PN 06 HJ 10 | 6 | 4 | 1/4" | 350 bar | 9/16"-18 UNF | Подробнее |
| PN 08 HJ | 8 | 5 | 5/16" | 410 bar | 1/2"-20 UNF | Подробнее |
| PN 08 HJ 10 | 8 | 5 | 5/16" | 350 bar | 9/16"-18 UNF | Подробнее |
| PN 08 HJ 13 | 8 | 5 | 5/16" | 345 bar | 3/4" -16 UNF | Подробнее |
| PN 10 HJ 08 | 10 | 6 | 3/8" | 350 bar | 1/2"-20 UNF | Подробнее |
| PN 10 HJ | 10 | 6 | 3/8" | 350 bar | 9/16"-18 UNF | Подробнее |
| PN 10 HJ 13 | 10 | 6 | 3/8" | 345 bar | 3/4" -16 UNF | Подробнее |
| PN 10 HJ 16 | 10 | 6 | 3/8" | 345 bar | 7/8" -14 UNF | Подробнее |
| PN 13 HJ | 12 | 8 | 1/2" | 345 bar | 3/4" -16 UNF | Подробнее |
| PN 13 HJ 16 | 12 | 8 | 1/2" | 345 bar | 7/8" -14 UNF | Подробнее |
| PN 13 HJ 20 | 12 | 8 | 1/2" | 345 bar | 1.1/16" -12 UN | Подробнее |
| PN 16 HJ 14 | 16 | 10 | 5/8" | 345 bar | 1.3/16" -12 UN | Подробнее |
| PN 16 HJ | 16 | 10 | 5/8" | 345 bar | 7/8" -14 UNF | Подробнее |
| PN 16 HJ 20 | 16 | 10 | 5/8" | 345 bar | 1.1/16" -12 UN | Подробнее |
| PN 20 HJ 14 | 19 | 12 | 3/4" | 345 bar | 1.3/16" -12 UN | Подробнее |
| PN 20 HJ 16 | 19 | 12 | 3/4" | 345 bar | 7/8" -14 UNF | Подробнее |
| PN 20 HJ | 19 | 12 | 3/4" | 345 bar | 1.1/16" -12 UN | Подробнее |
| PN 20 HJ 25 | 19 | 12 | 3/4" | 275 bar | 1.5/16" -12 UN | Подробнее |
| PN 25 HJ 14 | 25 | 16 | 1" | 275 bar | 1.3/16" -12 UN | Подробнее |
| PN 25 HJ 20 | 25 | 16 | 1" | 275 bar | 1.1/16" -12 UN | Подробнее |
| PN 25 HJ | 25 | 16 | 1" | 275 bar | 1.5/16" -12 UN | Подробнее |
| PN 25 HJ 32 | 25 | 16 | 1" | 200 bar | 1.5/8" -12 UN | Подробнее |
| PN 32 HJ | 31 | 20 | 1.1/4" | 200 bar | 1.5/8" -12 UN | Подробнее |
| PN 32 HJ 40 | 31 | 20 | 1.1/4" | 170 bar | 1.7/8" -12 UN | Подробнее |
| PN 40 HJ | 38 | 24 | 1.1/2" | 170 bar | 1.7/8" -12 UN | Подробнее |
| PN 50 HJ | 51 | 32 | 2" | 170 bar | 2.1/2" -12 UN | Подробнее |
