PN HJ VA

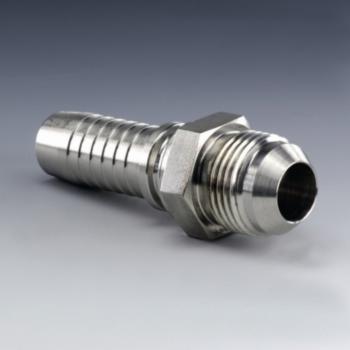

Пресс-ниппель, AGJ
Область применения:
Пресс-ниппель для шлангов от HD 100 до HD 400, KP-, TE
Соединение 1:
Наружная резьба UN/UNF
Материал:
нержавеющая сталь
Норма:
ISO 8434-2
Свойства
| Область применения | Пресс-ниппель для шлангов от HD 100 до HD 400, KP-, TE |
| Соединение 1 | Наружная резьба UN/UNF |
| Материал | нержавеющая сталь |
| Норма | ISO 8434-2 |
| Форма уплотнения 1 | Наружный конус 74° |
| Сокращение | AGJ |
- Указания
- Zubehr gehrt zu
Подходящую обойму выбрать в соответствии с типом шланга.
DN = номинальный диаметр, номинальный внутренний диаметр
Варианты изделия
| Наименование | DN | Размер | Дюймы | Рабочее давление | G1 | Подробности |
| PN 06 HJ VA | 6 | 4 | 1/4" | 350 bar | 7/16"-20 UNF | Подробнее |
| PN 06 HJ 08 VA | 6 | 4 | 1/4" | 350 bar | 1/2"-20 UNF | Подробнее |
| PN 06 HJ 10 VA | 6 | 4 | 1/4" | 350 bar | 9/16"-18 UNF | Подробнее |
| PN 08 HJ VA | 8 | 5 | 5/16" | 350 bar | 1/2"-20 UNF | Подробнее |
| PN 08 HJ 10 VA | 8 | 5 | 5/16" | 350 bar | 9/16"-18 UNF | Подробнее |
| PN 10 HJ VA | 10 | 6 | 3/8" | 350 bar | 9/16"-18 UNF | Подробнее |
| PN 10 HJ 13 VA | 10 | 6 | 3/8" | 350 bar | 3/4" -16 UNF | Подробнее |
| PN 10 HJ 16 VA | 10 | 6 | 3/8" | 350 bar | 7/8" -14 UNF | Подробнее |
| PN 13 HJ VA | 12 | 8 | 1/2" | 350 bar | 3/4" -16 UNF | Подробнее |
| PN 13 HJ 16 VA | 12 | 8 | 1/2" | 350 bar | 7/8" -14 UNF | Подробнее |
| PN 13 HJ 20 VA | 12 | 8 | 1/2" | 350 bar | 1.1/16" -12 UN | Подробнее |
| PN 16 HJ VA | 16 | 10 | 5/8" | 350 bar | 7/8" -14 UNF | Подробнее |
| PN 16 HJ 20 VA | 16 | 10 | 5/8" | 350 bar | 1.1/16" -12 UN | Подробнее |
| PN 20 HJ VA | 19 | 12 | 3/4" | 350 bar | 1.1/16" -12 UN | Подробнее |
| PN 20 HJ 25 VA | 19 | 12 | 3/4" | 280 bar | 1.5/16" -12 UN | Подробнее |
| PN 25 HJ VA | 25 | 16 | 1" | 280 bar | 1.5/16" -12 UN | Подробнее |
| PN 25 HJ 32 VA | 25 | 16 | 1" | 210 bar | 1.5/8" -12 UN | Подробнее |
| PN 32 HJ VA | 31 | 20 | 1.1/4" | 210 bar | 1.5/8" -12 UN | Подробнее |
| PN 32 HJ 40 VA | 31 | 20 | 1.1/4" | 160 bar | 1.7/8" -12 UN | Подробнее |
| PN 40 HJ VA | 38 | 24 | 1.1/2" | 160 bar | 1.7/8" -12 UN | Подробнее |
| PN 40 HJ 50 VA | 38 | 24 | 1.1/2" | 125 bar | 2.1/2" -12 UN | Подробнее |
| PN 50 HJ VA | 51 | 32 | 2" | 125 bar | 2.1/2" -12 UN | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
