Каталог Трубы Гидравлические трубы PR (M)

PR (M)

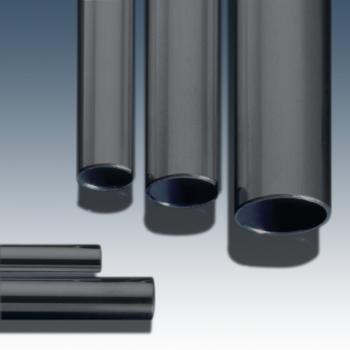

Прецизионная стальная труба, метрическая, EN 10305-4, E235+N

Материал:

Steel E235+N (1.0308)

Норма:

DIN EN 10305-4

Модель:

Pr?zisionsstahlrohr, nahtlos (kalt gezogen), metrisch

Защита поверхности:

Фосфатирование и смазка маслом

Свойства

Материал	Steel E235+N (1.0308)
Норма	DIN EN 10305-4
Модель	Pr?zisionsstahlrohr, nahtlos (kalt gezogen), metrisch
Защита поверхности	Фосфатирование и смазка маслом
Длина трубы	6 метров

Указания
Дополнительная информация
Zubehr gehrt zu

Указанные значения давления относятся к прямой трубе.В случае изогнутой трубы соответствующая толщина стенок рассчитывается аналогично DIN EN 13480-4.

Расчет аналогично DIN 2413 (проект)Род нагружения I: статический (до 120 °C)Род нагружения III: динамический (до 120 °C)размах колебаний = P барПоказатель прочности: K 235 [Н/мм2]Коэффициент запаса прочности: S 1,5Усталостная прочность при длительном пульсирующем цикле нагрузки: ?Sch/D 225 [Н/мм2]Допуски: DIN 10305-4

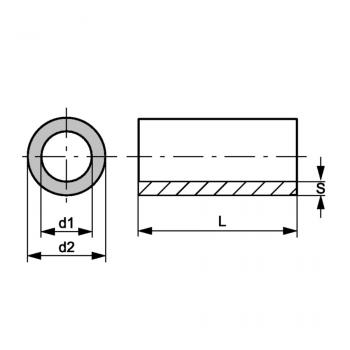

? d2 = наружный диаметр трубы

Варианты изделия

Наименование	d2	S	d1	Допуск Дн	Допуск Дв	Подробности
PR 04-0.5	4 mm	0.5 mm	3 mm	0.08 mm	0.15 mm	Подробнее
PR 04-0.75	4 mm	0.75 mm	2.5 mm	0.08 mm	0.15 mm	Подробнее
PR 04-1	4 mm	1 mm	2 mm	0.08 mm	0.15 mm	Подробнее
PR 05-0.75	5 mm	0.75 mm	3.5 mm	0.08 mm	0.15 mm	Подробнее
PR 05-1	5 mm	1 mm	3 mm	0.08 mm	0.15 mm	Подробнее
PR 06-0.75	6 mm	0.75 mm	4.5 mm	0.08 mm	0.12 mm	Подробнее
PR 06-1	6 mm	1 mm	4 mm	0.08 mm	0.12 mm	Подробнее
PR 06-1.5	6 mm	1.5 mm	3 mm	0.08 mm	0.15 mm	Подробнее
PR 06-2	6 mm	2 mm	2 mm	0.08 mm	0.15 mm	Подробнее
PR 06-2.25	6 mm	2.25 mm	1.5 mm	0.08 mm	0.15 mm	Подробнее
PR 08-1	8 mm	1 mm	6 mm	0.08 mm	0.1 mm	Подробнее
PR 08-1.5	8 mm	1.5 mm	5 mm	0.08 mm	0.1 mm	Подробнее
PR 08-2	8 mm	2 mm	4 mm	0.08 mm	0.15 mm	Подробнее
PR 08-2.5	8 mm	2.5 mm	3 mm	0.08 mm	0.15 mm	Подробнее
PR 10-1	10 mm	1 mm	8 mm	0.08 mm	0.08 mm	Подробнее
PR 10-1.5	10 mm	1.5 mm	7 mm	0.08 mm	0.12 mm	Подробнее
PR 10-2	10 mm	2 mm	6 mm	0.08 mm	0.15 mm	Подробнее
PR 10-2.5	10 mm	2.5 mm	5 mm	0.08 mm	0.15 mm	Подробнее
PR 10-3	10 mm	3 mm	4 mm	0.08 mm	0.15 mm	Подробнее
PR 10-4	10 mm	4 mm	2 mm	0.08 mm	0.15 mm	Подробнее
PR 12-1	12 mm	1 mm	10 mm	0.08 mm	0.08 mm	Подробнее
PR 12-1.5	12 mm	1.5 mm	9 mm	0.08 mm	0.1 mm	Подробнее
PR 12-2	12 mm	2 mm	8 mm	0.08 mm	0.12 mm	Подробнее
PR 12-2.5	12 mm	2.5 mm	7 mm	0.08 mm	0.15 mm	Подробнее
PR 12-3	12 mm	3 mm	6 mm	0.08 mm	0.15 mm	Подробнее
PR 12-4	12 mm	4 mm	4 mm	0.08 mm	0.15 mm	Подробнее
PR 14-1	14 mm	1 mm	12 mm	0.08 mm	0.08 mm	Подробнее
PR 14-1.5	14 mm	1.5 mm	11 mm	0.08 mm	0.08 mm	Подробнее
PR 14-2	14 mm	2 mm	10 mm	0.08 mm	0.1 mm	Подробнее
PR 14-2.5	14 mm	2.5 mm	9 mm	0.08 mm	0.12 mm	Подробнее
PR 14-3	14 mm	3 mm	8 mm	0.08 mm	0.15 mm	Подробнее
PR 14-3.5	14 mm	3.5 mm	7 mm	0.08 mm	0.15 mm	Подробнее
PR 15-1	15 mm	1 mm	13 mm	0.08 mm	0.08 mm	Подробнее
PR 15-1.5	15 mm	1.5 mm	12 mm	0.08 mm	0.08 mm	Подробнее
PR 15-2	15 mm	2 mm	11 mm	0.08 mm	0.1 mm	Подробнее
PR 15-2.5	15 mm	2.5 mm	10 mm	0.08 mm	0.12 mm	Подробнее
PR 15-3	15 mm	3 mm	9 mm	0.08 mm	0.15 mm	Подробнее
PR 16-1	16 mm	1 mm	14 mm	0.08 mm	0.08 mm	Подробнее
PR 16-1.5	16 mm	1.5 mm	13 mm	0.08 mm	0.08 mm	Подробнее
PR 16-2	16 mm	2 mm	12 mm	0.08 mm	0.15 mm	Подробнее
PR 16-2.5	16 mm	2.5 mm	11 mm	0.08 mm	0.12 mm	Подробнее
PR 16-3	16 mm	3 mm	10 mm	0.08 mm	0.15 mm	Подробнее
PR 16-4	16 mm	4 mm	8 mm	0.08 mm	0.15 mm	Подробнее
PR 17-2	17 mm	2 mm	13 mm	0.08 mm	0.15 mm	Подробнее
PR 18-1	18 mm	1 mm	16 mm	0.08 mm	0.08 mm	Подробнее
PR 18-1.5	18 mm	1.5 mm	15 mm	0.08 mm	0.08 mm	Подробнее
PR 18-2	18 mm	2 mm	14 mm	0.08 mm	0.08 mm	Подробнее
PR 18-2.5	18 mm	2.5 mm	13 mm	0.08 mm	0.15 mm	Подробнее
PR 18-3	18 mm	3 mm	12 mm	0.08 mm	0.15 mm	Подробнее
PR 18-4	18 mm	4 mm	10 mm	0.08 mm	0.15 mm	Подробнее
PR 20-1.5	20 mm	1.5 mm	17 mm	0.08 mm	0.08 mm	Подробнее
PR 20-2	20 mm	2 mm	16 mm	0.08 mm	0.08 mm	Подробнее
PR 20-2.5	20 mm	2.5 mm	15 mm	0.08 mm	0.15 mm	Подробнее
PR 20-3	20 mm	3 mm	14 mm	0.08 mm	0.15 mm	Подробнее
PR 20-3.5	20 mm	3.5 mm	13 mm	0.08 mm	0.15 mm	Подробнее
PR 20-4	20 mm	4 mm	12 mm	0.08 mm	0.15 mm	Подробнее
PR 22-1	22 mm	1 mm	20 mm	0.08 mm	0.08 mm	Подробнее
PR 22-1.5	22 mm	1.5 mm	19 mm	0.08 mm	0.08 mm	Подробнее
PR 22-2	22 mm	2 mm	18 mm	0.08 mm	0.08 mm	Подробнее
PR 22-2.5	22 mm	2.5 mm	17 mm	0.08 mm	0.08 mm	Подробнее
PR 22-3	22 mm	3 mm	16 mm	0.08 mm	0.15 mm	Подробнее
PR 25-1	25 mm	1 mm	23 mm	0.08 mm	0.08 mm	Подробнее
PR 25-1.5	25 mm	1.5 mm	20 mm	0.08 mm	0.08 mm	Подробнее
PR 25-2	25 mm	2 mm	21 mm	0.08 mm	0.08 mm	Подробнее
PR 25-2.5	25 mm	2.5 mm	20 mm	0.08 mm	0.08 mm	Подробнее
PR 25-3	25 mm	3 mm	19 mm	0.08 mm	0.15 mm	Подробнее
PR 25-3.5	25 mm	3.5 mm	18 mm	0.08 mm	0.15 mm	Подробнее
PR 25-4	25 mm	4 mm	17 mm	0.08 mm	0.15 mm	Подробнее
PR 25-4.5	25 mm	4.5 mm	16 mm	0.08 mm	0.15 mm	Подробнее
PR 25-5	25 mm	5 mm	15 mm	0.08 mm	0.15 mm	Подробнее
PR 28-1	28 mm	1 mm	26 mm	0.08 mm	0.08 mm	Подробнее
PR 28-1.5	28 mm	1.5 mm	25 mm	0.08 mm	0.08 mm	Подробнее
PR 28-2	28 mm	2 mm	24 mm	0.08 mm	0.08 mm	Подробнее
PR 28-2.5	28 mm	2.5 mm	23 mm	0.08 mm	0.08 mm	Подробнее
PR 28-3	28 mm	3 mm	20 mm	0.08 mm	0.15 mm	Подробнее
PR 28-3.5	28 mm	3.5 mm	21 mm			Подробнее
PR 28-4	28 mm	4 mm	20 mm	0.08 mm	0.15 mm	Подробнее
PR 28-4.5	28 mm	4.5 mm	19 mm	0.08 mm	0.15 mm	Подробнее
PR 28-5	28 mm	5 mm	18 mm	0.08 mm	0.15 mm	Подробнее
PR 30-1.5	30 mm	1.5 mm	27 mm	0.08 mm	0.08 mm	Подробнее
PR 30-2	30 mm	2 mm	26 mm	0.08 mm	0.08 mm	Подробнее
PR 30-2.5	30 mm	2.5 mm	25 mm	0.08 mm	0.08 mm	Подробнее
PR 30-3	30 mm	3 mm	24 mm	0.08 mm	0.15 mm	Подробнее
PR 30-4	30 mm	4 mm	20 mm	0.08 mm	0.15 mm	Подробнее
PR 30-5	30 mm	5 mm	20 mm	0.08 mm	0.15 mm	Подробнее
PR 30-6	30 mm	6 mm	18 mm	0.15 mm	0.15 mm	Подробнее
PR 32-1.5	32 mm	1.5 mm	29 mm	0.08 mm	0.08 mm	Подробнее
PR 32-2.5	32 mm	2.5 mm	27 mm			Подробнее
PR 32-4	32 mm	4 mm	24 mm			Подробнее
PR 35-2	35 mm	2 mm	31 mm	0.15 mm	0.15 mm	Подробнее
PR 35-2.5	35 mm	2.5 mm	30 mm	0.15 mm	0.15 mm	Подробнее
PR 35-3	35 mm	3 mm	29 mm	0.15 mm	0.15 mm	Подробнее
PR 35-4	35 mm	4 mm	27 mm	0.15 mm	0.15 mm	Подробнее
PR 35-5	35 mm	5 mm	25 mm	0.15 mm	0.15 mm	Подробнее
PR 35-6	35 mm	6 mm	23 mm	0.15 mm	0.15 mm	Подробнее
PR 38-2.5	38 mm	2.5 mm	33 mm	0.15 mm	0.15 mm	Подробнее
PR 38-3	38 mm	3 mm	32 mm	0.15 mm	0.15 mm	Подробнее
PR 38-4	38 mm	4 mm	30 mm	0.15 mm	0.15 mm	Подробнее
PR 38-5	38 mm	5 mm	28 mm	0.15 mm	0.15 mm	Подробнее
PR 38-6	38 mm	6 mm	26 mm	0.15 mm	0.15 mm	Подробнее
PR 38-7	38 mm	7 mm	24 mm	0.15 mm	0.15 mm	Подробнее
PR 40-6	40 mm	6 mm	28 mm			Подробнее
PR 42-2	42 mm	2 mm	38 mm	0.2 mm	0.2 mm	Подробнее
PR 42-3	42 mm	3 mm	36 mm	0.2 mm	0.2 mm	Подробнее
PR 42-4	42 mm	4 mm	34 mm	0.2 mm	0.2 mm	Подробнее
PR 42-5	42 mm	5 mm	32 mm	0.2 mm	0.2 mm	Подробнее
PR 45-5	45 mm	5 mm	35 mm	0.2 mm	0.2 mm	Подробнее
PR 50-4	50 mm	4 mm	42 mm	0.2 mm	0.2 mm	Подробнее
PR 50-5	50 mm	5 mm	40 mm	0.2 mm	0.2 mm	Подробнее
PR 50-6	50 mm	6 mm	38 mm	0.2 mm	0.2 mm	Подробнее
PR 60-3	60 mm	3 mm	54 mm	0.25 mm	0.25 mm	Подробнее
PR 60-4	60 mm	4 mm	52 mm	0.25 mm	0.25 mm	Подробнее
PR 60-6	60 mm	6 mm	48 mm			Подробнее
PR 60-8	60 mm	8 mm	44 mm			Подробнее
PR 60-10	60 mm	10 mm	40 mm	0.25 mm	0.25 mm	Подробнее
PR 65-8	65 mm	8 mm	49 mm	0.3 mm	0.3 mm	Подробнее
PR 80-10	80 mm	10 mm	60 mm	0.35 mm	0.35 mm	Подробнее
