Каталог Трубы Гидравлические трубы PR V1 (M)

PR V1 (M)

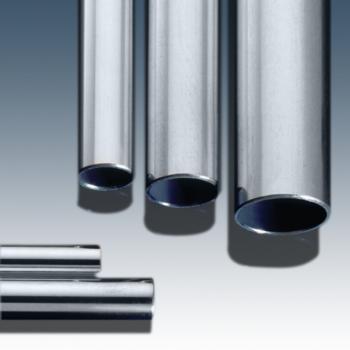

Прецизионная стальная труба, метрическая, 1.4301

Материал:

Stainless steel X5CrNi18-10 (1.4301)

Норма:

DIN EN 10216-5

Модель:

Pr?zisionsstahlrohr, nahtlos (kalt gezogen), metrisch

Защита поверхности:

CFD (entzundert, metallisch sauber) / CFA (blankgegl?ht, metallisch blank)

Свойства

Материал	Stainless steel X5CrNi18-10 (1.4301)
Норма	DIN EN 10216-5
Модель	Pr?zisionsstahlrohr, nahtlos (kalt gezogen), metrisch
Защита поверхности	CFD (entzundert, metallisch sauber) / CFA (blankgegl?ht, metallisch blank)
Длина трубы	5 bis 7 Meter

Указания
Дополнительная информация
Zubehr gehrt zu

Указанные значения давления относятся к прямой трубе.В случае изогнутой трубы соответствующая толщина стенок рассчитывается аналогично DIN EN 13480-4.

Расчет аналогично DIN 2413 (проект) Род нагружения I: статический (до 120 °C) Род нагружения III: динамический (до 120 °C), размах колебаний = P барПоказатель прочности: K 218 [Н/мм2] Коэффициент запаса прочности: S 1,5 Усталостная прочность при длительном пульсирующем цикле нагрузки: ?Sch/D 175 [Н/мм2] Допуски: DIN 10305-4 Предел прочности при растяжении согл. DIN 10216-5 Rp 1,0 до 50°CЗначение усталостной прочности при длительном пульсирующем цикле нагрузки было уменьшено относительно показателя прочности 1.4571.

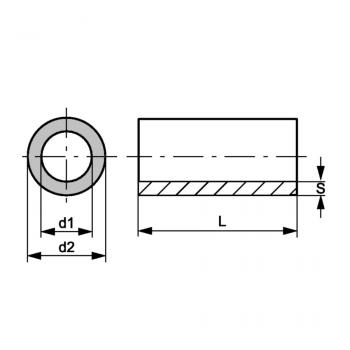

? d2 = наружный диаметр трубы

Варианты изделия

Наименование	d2	S	d1	Подробности
PR 22-2.5 V1	22 mm	2.5 mm	17 mm	Подробнее
PR 04-1 V1	4 mm	1 mm	2 mm	Подробнее
PR 05-1 V1	5 mm	1 mm	3 mm	Подробнее
PR 06-1 V1	6 mm	1 mm	4 mm	Подробнее
PR 06-1.5 V1	6 mm	1.5 mm	3 mm	Подробнее
PR 08-1 V1	8 mm	1 mm	6 mm	Подробнее
PR 08-1.5 V1	8 mm	1.5 mm	5 mm	Подробнее
PR 10-1 V1	10 mm	1 mm	8 mm	Подробнее
PR 10-1.5 V1	10 mm	1.5 mm	7 mm	Подробнее
PR 12-1 V1	12 mm	1 mm	10 mm	Подробнее
PR 12-1.5 V1	12 mm	1.5 mm	9 mm	Подробнее
PR 12-2.5 V1	12 mm	2.5 mm	7 mm	Подробнее
PR 12-2 V1	12 mm	2 mm	8 mm	Подробнее
PR 12-3 V1	12 mm	3 mm	6 mm	Подробнее
PR 14-2 V1	14 mm	2 mm	10 mm	Подробнее
PR 14-2.5 V1	14 mm	2.5 mm	9 mm	Подробнее
PR 14-3 V1	14 mm	3 mm	8 mm	Подробнее
PR 15-1.5 V1	15 mm	1.5 mm	12 mm	Подробнее
PR 16-1 V1	16 mm	1 mm	14 mm	Подробнее
PR 16-2 V1	16 mm	2 mm	12 mm	Подробнее
PR 18-1 V1	18 mm	1 mm	16 mm	Подробнее
PR 18-1.5 V1	18 mm	1.5 mm	15 mm	Подробнее
PR 18-2 V1	18 mm	2 mm	14 mm	Подробнее
PR 18-3 V1	18 mm	3 mm	12 mm	Подробнее
PR 20-2 V1	20 mm	2 mm	16 mm	Подробнее
PR 22-1 V1	22 mm	1 mm	20 mm	Подробнее
PR 22-1.5 V1	22 mm	1.5 mm	19 mm	Подробнее
PR 22-2 V1	22 mm	2 mm	18 mm	Подробнее
PR 24-2 V1	24 mm	2 mm	20 mm	Подробнее
PR 25-5 V1	25 mm	5 mm	15 mm	Подробнее
PR 25-6 V1	25 mm	6 mm	13 mm	Подробнее
PR 28-1 V1	28 mm	1 mm	26 mm	Подробнее
PR 28-2 V1	28 mm	2 mm	24 mm	Подробнее
PR 28-3 V1	28 mm	3 mm	22 mm	Подробнее
PR 28-4 V1	28 mm	4 mm	20 mm	Подробнее
PR 30-2 V1	30 mm	2 mm	26 mm	Подробнее
PR 30-3 V1	30 mm	3 mm	24 mm	Подробнее
PR 30-4 V1	30 mm	4 mm	22 mm	Подробнее
PR 30-5 V1	30 mm	5 mm	20 mm	Подробнее
PR 38-4 V1	38 mm	4 mm	30 mm	Подробнее
PR 40-4 V1	40 mm	4 mm	32 mm	Подробнее
PR 40-5 V1	40 mm	5 mm	30 mm	Подробнее
PR 50-1.5 V1	50 mm	1.5 mm	47 mm	Подробнее
PR 50-2 V1	50 mm	2 mm	46 mm	Подробнее
PR 57-2 V1	57 mm	2 mm	53 mm	Подробнее
PR 64-2 V1	64 mm	2 mm	60 mm	Подробнее
PR 70-2 V1	70 mm	2 mm	66 mm	Подробнее

Вернуться

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
