Каталог Трубы Гидравлические трубы PR V4 (M)

PR V4 (M)

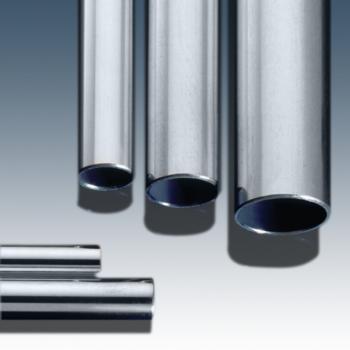

Прецизионная стальная труба, метрическая, 1.4571

Материал:

Stainless steel X6CrNiMoTi17-12-2 (1.4571)

Норма:

DIN EN 10216-5

Модель:

Pr?zisionsstahlrohr, nahtlos (kalt gezogen), metrisch

Защита поверхности:

CFD (entzundert, metallisch sauber) / CFA (blankgegl?ht, metallisch blank)

Свойства

Материал	Stainless steel X6CrNiMoTi17-12-2 (1.4571)
Норма	DIN EN 10216-5
Модель	Pr?zisionsstahlrohr, nahtlos (kalt gezogen), metrisch
Защита поверхности	CFD (entzundert, metallisch sauber) / CFA (blankgegl?ht, metallisch blank)
Длина трубы	5 bis 7 Meter

Указания
Дополнительная информация
Zubehr gehrt zu

Указанные значения давления относятся к прямой трубе.В случае изогнутой трубы соответствующая толщина стенок рассчитывается аналогично DIN EN 13480-4.

Расчет аналогично DIN 2413 (проект) Род нагружения I: статический (до 100 °C) Род нагружения III: динамический (до 200 °C), размах колебаний = P барПоказатель прочности: K 234 [Н/мм2] Коэффициент запаса прочности: S 1,5 Усталостная прочность при длительном пульсирующем цикле нагрузки: ?Sch/D 190 [Н/мм2] Допуски: DIN 10305-4Предел прочности при растяжении согл. DIN 10216-5 Rp 1,0 до 50°C

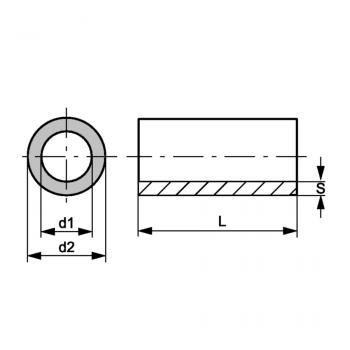

? d2 = наружный диаметр трубы

Варианты изделия

Наименование	d2	S	d1	Подробности
PR 04-0.5 V4	4 mm	0.5 mm	3 mm	Подробнее
PR 04-1 V4	4 mm	1 mm	2 mm	Подробнее
PR 05-0.5 V4	5 mm	0.5 mm	4 mm	Подробнее
PR 05-1 V4	5 mm	1 mm	3 mm	Подробнее
PR 06-0.5 V4	6 mm	0.5 mm	5 mm	Подробнее
PR 06-1 V4	6 mm	1 mm	4 mm	Подробнее
PR 06-1.5 V4	6 mm	1.5 mm	3 mm	Подробнее
PR 06-2 V4	6 mm	2 mm	2 mm	Подробнее
PR 08-1 V4	8 mm	1 mm	6 mm	Подробнее
PR 08-1.5 V4	8 mm	1.5 mm	5 mm	Подробнее
PR 08-2 V4	8 mm	2 mm	4 mm	Подробнее
PR 08-2.5 V4	8 mm	2.5 mm	3 mm	Подробнее
PR 10-0.5 V4	10 mm	0.5 mm	9 mm	Подробнее
PR 10-1 V4	10 mm	1 mm	8 mm	Подробнее
PR 10-1.2 V4	10 mm	1.2 mm	7.6 mm	Подробнее
PR 10-1.5 V4	10 mm	1.5 mm	7 mm	Подробнее
PR 10-2 V4	10 mm	2 mm	6 mm	Подробнее
PR 10-2.5 V4	10 mm	2.5 mm	5 mm	Подробнее
PR 12-1 V4	12 mm	1 mm	10 mm	Подробнее
PR 12-1.5 V4	12 mm	1.5 mm	9 mm	Подробнее
PR 12-2 V4	12 mm	2 mm	8 mm	Подробнее
PR 12-3 V4	12 mm	3 mm	6 mm	Подробнее
PR 13-1 V4	13 mm	1 mm	11 mm	Подробнее
PR 14-1 V4	14 mm	1 mm	12 mm	Подробнее
PR 14-1.5 V4	14 mm	1.5 mm	11 mm	Подробнее
PR 14-2 V4	14 mm	2 mm	10 mm	Подробнее
PR 14-2.5 V4	14 mm	2.5 mm	9 mm	Подробнее
PR 14-3 V4	14 mm	3 mm	8 mm	Подробнее
PR 15-1 V4	15 mm	1 mm	13 mm	Подробнее
PR 15-1.5 V4	15 mm	1.5 mm	12 mm	Подробнее
PR 15-2 V4	15 mm	2 mm	11 mm	Подробнее
PR 16-1 V 4	16 mm	1 mm	14 mm	Подробнее
PR 16-1.5 V4	16 mm	1.5 mm	13 mm	Подробнее
PR 16-2 V4	16 mm	2 mm	12 mm	Подробнее
PR 16-2.5 V4	16 mm	2.5 mm	11 mm	Подробнее
PR 16-3 V4	16 mm	3 mm	10 mm	Подробнее
PR 16-4 V4	16 mm	4 mm	8 mm	Подробнее
PR 18-1 V4	18 mm	1 mm	16 mm	Подробнее
PR 18-1.5 V4	18 mm	1.5 mm	15 mm	Подробнее
PR 18-2 V4	18 mm	2 mm	14 mm	Подробнее
PR 18-2.5 V4	18 mm	2.5 mm	13 mm	Подробнее
PR 18-3 V4	18 mm	3 mm	12 mm	Подробнее
PR 18-4 V4	18 mm	4 mm	10 mm	Подробнее
PR 20-1 V 4	20 mm	1 mm	18 mm	Подробнее
PR 20-1.5 V 4	20 mm	1.5 mm	17 mm	Подробнее
PR 20-2 V4	20 mm	2 mm	16 mm	Подробнее
PR 20-2.5 V4	20 mm	2.5 mm	15 mm	Подробнее
PR 20-3 V4	20 mm	3 mm	14 mm	Подробнее
PR 20-3.5 V4	20 mm	3.5 mm	13 mm	Подробнее
PR 20-4 V4	20 mm	4 mm	12 mm	Подробнее
PR 22-1 V 4	22 mm	1 mm	20 mm	Подробнее
PR 22-1.5 V4	22 mm	1.5 mm	19 mm	Подробнее
PR 22-2 V4	22 mm	2 mm	18 mm	Подробнее
PR 22-2.5 V4	22 mm	2.5 mm	17 mm	Подробнее
PR 22-3 V4	22 mm	3 mm	16 mm	Подробнее
PR 22-4 V4	22 mm	4 mm	14 mm	Подробнее
PR 22-6 V4	22 mm	6 mm	10 mm	Подробнее
PR 23-1.5 V4	23 mm	1.5 mm	20 mm	Подробнее
PR 24-4 V4	24 mm	4 mm	16 mm	Подробнее
PR 25-1.5 V4	25 mm	1.5 mm	22 mm	Подробнее
PR 25-2 V4	25 mm	2 mm	21 mm	Подробнее
PR 25-2.5 V4	25 mm	2.5 mm	20 mm	Подробнее
PR 25-3 V4	25 mm	3 mm	19 mm	Подробнее
PR 25-4 V4	25 mm	4 mm	17 mm	Подробнее
PR 25-5 V4	25 mm	5 mm	15 mm	Подробнее
PR 25-6 V4	25 mm	6 mm	13 mm	Подробнее
PR 28-1 V4	28 mm	1 mm	26 mm	Подробнее
PR 28-1.5 V4	28 mm	1.5 mm	25 mm	Подробнее
PR 28-2 V4	28 mm	2 mm	24 mm	Подробнее
PR 28-2.5 V4	28 mm	2.5 mm	23 mm	Подробнее
PR 28-3 V4	28 mm	3 mm	22 mm	Подробнее
PR 28-4 V4	28 mm	4 mm	20 mm	Подробнее
PR 28-5 V4	28 mm	5 mm	18 mm	Подробнее
PR 30-2 V4	30 mm	2 mm	26 mm	Подробнее
PR 30-2.5 V4	30 mm	2.5 mm	25 mm	Подробнее
PR 30-3 V4	30 mm	3 mm	24 mm	Подробнее
PR 30-4 V4	30 mm	4 mm	22 mm	Подробнее
PR 30-5 V4	30 mm	5 mm	20 mm	Подробнее
PR 32-1.5 V4	32 mm	1.5 mm	29 mm	Подробнее
PR 32-2 V4	32 mm	2 mm	28 mm	Подробнее
PR 32-2.5 V4	32 mm	2.5 mm	27 mm	Подробнее
PR 32-4 V4	32 mm	4 mm	26 mm	Подробнее
PR 32-6 V4	32 mm	6 mm	20 mm	Подробнее
PR 34-2 V4	34 mm	2 mm	30 mm	Подробнее
PR 35-1.5 V 4	35 mm	1.5 mm	32 mm	Подробнее
PR 35-2 V4	35 mm	2 mm	31 mm	Подробнее
PR 35-2.5 V4	35 mm	2.5 mm	30 mm	Подробнее
PR 35-3 V4	35 mm	3 mm	29 mm	Подробнее
PR 35-4 V4	35 mm	4 mm	27 mm	Подробнее
PR 35-5 V 4	35 mm	5 mm	25 mm	Подробнее
PR 38-1.5 V4	38 mm	1.5 mm	35 mm	Подробнее
PR 38-2 V4	38 mm	2 mm	34 mm	Подробнее
PR 38-2.6 V4	38 mm	2.6 mm	32.8 mm	Подробнее
PR 38-3 V4	38 mm	3 mm	32 mm	Подробнее
PR 38-4 V4	38 mm	4 mm	30 mm	Подробнее
PR 38-5 V4	38 mm	5 mm	28 mm	Подробнее
PR 38-6 V4	38 mm	6 mm	26 mm	Подробнее
PR 40-2 V4	40 mm	2 mm	36 mm	Подробнее
PR 40-5 V4	40 mm	5 mm	30 mm	Подробнее
PR 42-2 V4	42 mm	2 mm	38 mm	Подробнее
PR 42-3 V4	42 mm	3 mm	36 mm	Подробнее
PR 42-6 V4	42 mm	6 mm	30 mm	Подробнее
PR 43-1.5 V4	43 mm	1.5 mm	40 mm	Подробнее
PR 50-1.5 V4	50 mm	1.5 mm	47 mm	Подробнее
PR 50-2 V4	50 mm	2 mm	46 mm	Подробнее
PR 50-4 V4	50 mm	4 mm	42 mm	Подробнее
PR 50-5 V4	50 mm	5 mm	40 mm	Подробнее
PR 50-6 V4	50 mm	6 mm	38 mm	Подробнее
PR 54-2 V4	54 mm	2 mm	50 mm	Подробнее
PR 57-2 V4	57 mm	2 mm	53 mm	Подробнее
PR 63.5-1.5 V4	63.5 mm	1.5 mm	60.5 mm	Подробнее
PR 64-2 V4	64 mm	2 mm	60 mm	Подробнее
PR 70-1.5 V4	70 mm	1.5 mm	67 mm	Подробнее
PR 70-2 V4	70 mm	2 mm	66 mm	Подробнее
PR 70-5 V4	70 mm	5 mm	60 mm	Подробнее
PR 101.5-2 V4	101.5 mm	2 mm	97.5 mm	Подробнее
PR 108-3 V4	108 mm	3 mm	102 mm	Подробнее
PR 129-2 V4	129 mm	2 mm	125 mm	Подробнее
PR 133-4 V4	133 mm	4 mm	125 mm	Подробнее
PR 152-2 V4	152 mm	2 mm	148 mm	Подробнее
PR 159-4.5 V4	159 mm	4.5 mm	150 mm	Подробнее
