PR V4 (Z)

Прецизионная стальная труба, дюймовая, 1.4571

Материал:

Stainless steel X6CrNiMoTi17-12-2 (1.4571)

Норма:

DIN EN 10216-5

Модель:

Pr?zisionsstahlrohr, nahtlos (kalt gezogen), z?llig

Защита поверхности:

CFD (entzundert, metallisch sauber) / CFA (blankgegl?ht, metallisch blank)

Свойства

Материал	Stainless steel X6CrNiMoTi17-12-2 (1.4571)
Норма	DIN EN 10216-5
Модель	Pr?zisionsstahlrohr, nahtlos (kalt gezogen), z?llig
Защита поверхности	CFD (entzundert, metallisch sauber) / CFA (blankgegl?ht, metallisch blank)
Длина трубы	5 bis 7 Meter

Указания
Дополнительная информация
Zubehr gehrt zu

Указанные значения давления относятся к прямой трубе.В случае изогнутой трубы соответствующая толщина стенок рассчитывается аналогично DIN EN 13480-4.

Расчет аналогично DIN 2413 (проект) Род нагружения I: статический (до 100 °C) Род нагружения III: динамический (до 200 °C), размах колебаний = P барПоказатель прочности: K 234 [Н/мм2] Коэффициент запаса прочности: S 1,5 Усталостная прочность при длительном пульсирующем цикле нагрузки: ?Sch/D 190 [Н/мм2] Допуски: DIN 10305-4Предел прочности при растяжении согл. DIN 10216-5 Rp 1,0 до 50°C

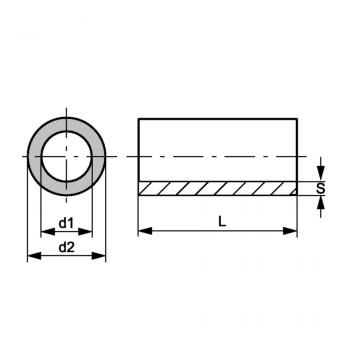

? d2 = наружный диаметр трубы

Варианты изделия

Наименование	d2	S	d1	Допуск Дн	Допуск Дв	Подробности
PR 17.2-2.3 V4	17.2 mm	2.3 mm	12.6 mm	0.08 mm	0.15 mm	Подробнее
PR 17.2-2.9 V4	17.2 mm	2.9 mm	11.4 mm	0.08 mm	0.15 mm	Подробнее
PR 21.3-2 V4	21.3 mm	2 mm	17.3 mm	0.08 mm	0.08 mm	Подробнее
PR 33.7-1.6 V4	33.7 mm	1.6 mm	30.5 mm	0.08 mm	0.15 mm	Подробнее
PR 33.7-3.2 V4	33.7 mm	3.2 mm	27.3 mm	0.08 mm	0.15 mm	Подробнее
PR 42.4-1.6 V4	42.4 mm	1.6 mm	39.2 mm	0.08 mm	0.2 mm	Подробнее
PR 42.4-2 V4	42.4 mm	2 mm	38.4 mm	0.2 mm	0.2 mm	Подробнее
PR 42.4-2.6 V4	42.4 mm	2.6 mm	37.2 mm	0.2 mm	0.2 mm	Подробнее
PR 42.4-3.2 V4	42.4 mm	3.2 mm	36 mm	0.2 mm	0.2 mm	Подробнее
PR 48.3-1.6 V4	48.3 mm	1.6 mm	45.1 mm	0.2 mm	0.2 mm	Подробнее
PR 48.3-3.2 V4	48.3 mm	3.2 mm	41.9 mm	0.2 mm	0.2 mm	Подробнее
PR 48.3-6.3 V4	48.3 mm	6.3 mm	35.7 mm			Подробнее
PR 60.3-2.9 V4	60.3 mm	2.9 mm	54.5 mm	0.25 mm	0.3 mm	Подробнее
PR 76.1-2.9 V4	76.1 mm	2.9 mm	70.3 mm	0.35 mm	0.35 mm	Подробнее
PR 88.9-2.9 V4	88.9 mm	2.9 mm	83.1 mm	0.4 mm	0.45 mm	Подробнее
PR 88.9-3.2 V4	88.9 mm	3.2 mm	82.5 mm	0.4 mm	0.45 mm	Подробнее
PR 88.9-11.13 V4	88.9 mm	11.13 mm	66.64 mm	0.7 mm	0.7 mm	Подробнее

Вернуться
