PR VZ (M)

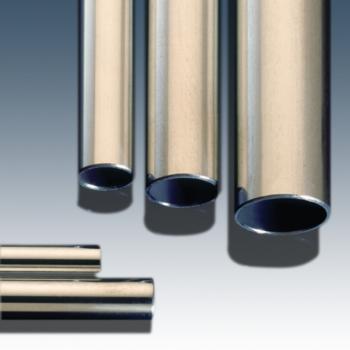

Прецизионная стальная труба, метрическая, EN 10305-4, E235+N

Материал:

Steel E235+N (1.0308)

Норма:

DIN EN 10305-4

Модель:

Pr?zisionsstahlrohr, nahtlos (kalt gezogen), metrisch

Защита поверхности:

galvanisch beschichtet (Cr6-frei)

Свойства

Материал	Steel E235+N (1.0308)
Норма	DIN EN 10305-4
Модель	Pr?zisionsstahlrohr, nahtlos (kalt gezogen), metrisch
Защита поверхности	galvanisch beschichtet (Cr6-frei)
Длина трубы	6 метров

Указания
Дополнительная информация
Zubehr gehrt zu

Указанные значения давления относятся к прямой трубе.В случае изогнутой трубы соответствующая толщина стенок рассчитывается аналогично DIN EN 13480-4.

Расчет аналогично DIN 2413 (проект) Род нагружения I: статический (до 100 °C) Род нагружения III: динамический (до 200 °C), размах колебаний = P барПоказатель прочности: K 235 [Н/мм2] Коэффициент запаса прочности: S 1,5 Усталостная прочность при длительном пульсирующем цикле нагрузки: ?Sch/D 225 [Н/мм2] Допуски: DIN 10305-4

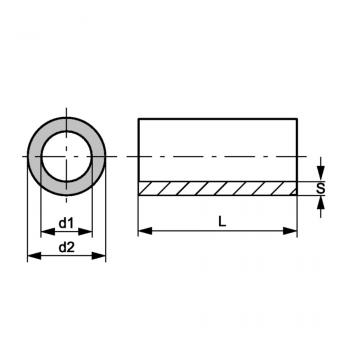

? d2 = наружный диаметр трубы

Варианты изделия

Наименование	d2	S	d1	Допуск Дн	Допуск Дв	Подробности
PR 04-1 VZ	4 mm	1 mm	2 mm	0.08 mm	0.15 mm	Подробнее
PR 05-0.75 VZ	5 mm	0.75 mm	2.5 mm	0.08 mm	0.15 mm	Подробнее
PR 05-1 VZ	5 mm	1 mm	3 mm	0.08 mm	0.15 mm	Подробнее
PR 06-0.75 VZ	6 mm	0.75 mm	4.5 mm	0.08 mm	0.15 mm	Подробнее
PR 06-1 VZ	6 mm	1 mm	4 mm	0.08 mm	0.12 mm	Подробнее
PR 06-1.5 VZ	6 mm	1.5 mm	3 mm	0.08 mm	0.15 mm	Подробнее
PR 06-2 VZ	6 mm	2 mm	2 mm	0.08 mm	0.15 mm	Подробнее
PR 08-1 VZ	8 mm	1 mm	6 mm	0.08 mm	0.1 mm	Подробнее
PR 08-1.5 VZ	8 mm	1.5 mm	5 mm	0.08 mm	0.1 mm	Подробнее
PR 08-2 VZ	8 mm	2 mm	4 mm	0.08 mm	0.15 mm	Подробнее
PR 10-1 VZ	10 mm	1 mm	8 mm	0.08 mm	0.08 mm	Подробнее
PR 10-1.5 VZ	10 mm	1.5 mm	7 mm	0.08 mm	0.12 mm	Подробнее
PR 10-2 VZ	10 mm	2 mm	6 mm	0.08 mm	0.15 mm	Подробнее
PR 10-2.5 VZ	10 mm	2.5 mm	5 mm	0.08 mm	0.15 mm	Подробнее
PR 12-1 VZ	12 mm	1 mm	10 mm	0.08 mm	0.08 mm	Подробнее
PR 12-1.5 VZ	12 mm	1.5 mm	9 mm	0.08 mm	0.1 mm	Подробнее
PR 12-2 VZ	12 mm	2 mm	8 mm	0.08 mm	0.12 mm	Подробнее
PR 12-2.5 VZ	12 mm	2.5 mm	7 mm	0.08 mm	0.15 mm	Подробнее
PR 14-1.5 VZ	14 mm	1.5 mm	11 mm	0.08 mm	0.08 mm	Подробнее
PR 14-2 VZ	14 mm	2 mm	10 mm	0.08 mm	0.1 mm	Подробнее
PR 14-2.5 VZ	14 mm	2.5 mm	9 mm	0.08 mm	0.12 mm	Подробнее
PR 15-1 VZ	15 mm	1 mm	13 mm	0.08 mm	0.08 mm	Подробнее
PR 15-1.5 VZ	15 mm	1.5 mm	12 mm	0.08 mm	0.08 mm	Подробнее
PR 15-2 VZ	15 mm	2 mm	11 mm	0.08 mm	0.1 mm	Подробнее
PR 15-2.5 VZ	15 mm	2.5 mm	10 mm	0.08 mm	0.08 mm	Подробнее
PR 16-1 VZ	16 mm	1 mm	14 mm			Подробнее
PR 16-1.5 VZ	16 mm	1.5 mm	13 mm	0.08 mm	0.08 mm	Подробнее
PR 16-2 VZ	16 mm	2 mm	12 mm	0.08 mm	0.15 mm	Подробнее
PR 16-2.5 VZ	16 mm	2.5 mm	11 mm	0.08 mm	0.12 mm	Подробнее
PR 18-1 VZ	18 mm	1 mm	16 mm	0.08 mm	0.08 mm	Подробнее
PR 18-1.5 VZ	18 mm	1.5 mm	15 mm	0.08 mm	0.08 mm	Подробнее
PR 18-2 VZ	18 mm	2 mm	14 mm		0.08 mm	Подробнее
PR 18-2.5 VZ	18 mm	2.5 mm	13 mm	0.08 mm	0.15 mm	Подробнее
PR 20-1.5 VZ	20 mm	1.5 mm	17 mm	0.08 mm	0.08 mm	Подробнее
PR 20-2 VZ	20 mm	2 mm	16 mm	0.08 mm	0.08 mm	Подробнее
PR 20-2.5 VZ	20 mm	2.5 mm	15 mm	0.08 mm	0.15 mm	Подробнее
PR 20-3 VZ	20 mm	3 mm	14 mm	0.08 mm	0.15 mm	Подробнее
PR 20-3.5 VZ	20 mm	3.5 mm	13 mm	0.08 mm	0.15 mm	Подробнее
PR 22-1.5 VZ	22 mm	1.5 mm	19 mm	0.08 mm	0.08 mm	Подробнее
PR 22-2 VZ	22 mm	2 mm	18 mm	0.08 mm	0.08 mm	Подробнее
PR 22-2.5 VZ	22 mm	2.5 mm	17 mm	0.08 mm	0.08 mm	Подробнее
PR 25-1.5 VZ	25 mm	1.5 mm	22 mm	0.08 mm	0.08 mm	Подробнее
PR 25-2 VZ	25 mm	2 mm	21 mm	0.08 mm	0.08 mm	Подробнее
PR 25-2.5 VZ	25 mm	2.5 mm	20 mm	0.08 mm	0.08 mm	Подробнее
PR 25-3 VZ	25 mm	3 mm	19 mm	0.08 mm	0.15 mm	Подробнее
PR 25-3.5 VZ	25 mm	3.5 mm	18 mm			Подробнее
PR 25-4 VZ	25 mm	4 mm	17 mm	0.08 mm	0.15 mm	Подробнее
PR 28-1.5 VZ	28 mm	1.5 mm	25 mm	0.08 mm	0.08 mm	Подробнее
PR 28-2 VZ	28 mm	2 mm	24 mm	0.08 mm	0.08 mm	Подробнее
PR 28-2.5 VZ	28 mm	2.5 mm	23 mm	0.08 mm	0.08 mm	Подробнее
PR 28-3 VZ	28 mm	3 mm	22 mm	0.08 mm	0.15 mm	Подробнее
PR 30-2.5 VZ	30 mm	2.5 mm	25 mm	0.08 mm	0.08 mm	Подробнее
PR 30-3 VZ	30 mm	3 mm	24 mm	0.08 mm	0.15 mm	Подробнее
PR 30-4 VZ	30 mm	4 mm	22 mm	0.08 mm	0.15 mm	Подробнее
PR 30-5 VZ	30 mm	5 mm	20 mm	0.08 mm	0.15 mm	Подробнее
PR 35-1.5 VZ	35 mm	1.5 mm	32 mm	0.08 mm	0.08 mm	Подробнее
PR 35-2 VZ	35 mm	2 mm	31 mm	0.15 mm	0.15 mm	Подробнее
PR 35-3 VZ	35 mm	3 mm	29 mm	0.15 mm	0.15 mm	Подробнее
PR 35-4 VZ	35 mm	4 mm	27 mm	0.15 mm	0.15 mm	Подробнее
PR 38-2 VZ	38 mm	2 mm	34 mm	0.15 mm	0.15 mm	Подробнее
PR 38-2.5 VZ	38 mm	2.5 mm	23 mm	0.15 mm	0.15 mm	Подробнее
PR 38-3 VZ	38 mm	3 mm	32 mm	0.15 mm	0.15 mm	Подробнее
PR 38-4 VZ	38 mm	4 mm	30 mm	0.15 mm	0.15 mm	Подробнее
PR 38-5 VZ	38 mm	5 mm	28 mm	0.15 mm	0.15 mm	Подробнее
PR 38-6 VZ	38 mm	6 mm	26 mm	0.15 mm	0.15 mm	Подробнее
PR 42-2 VZ	42 mm	2 mm	38 mm	0.2 mm	0.2 mm	Подробнее
PR 42-3 VZ	42 mm	3 mm	36 mm	0.2 mm	0.2 mm	Подробнее
PR 42-4 VZ	42 mm	4 mm	34 mm		0.2 mm	Подробнее
PR 50-6 VZ	50 mm	6 mm	38 mm			Подробнее
PR 60-5 VZ	60 mm	5 mm	50 mm			Подробнее
