E-GTP

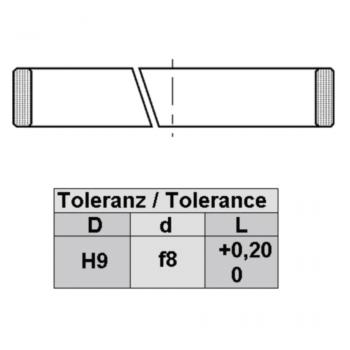

Втулка поршня, E-GTP

Рабочие среды:

Минеральное масло

Температура min:

-40 °C

Температура макс:

120 °C

Материал:

Хлопчатобумажная ткань, пропитанная фенольной смолой

Свойства

Рабочие среды	Минеральное масло
Температура min	-40 °C
Температура макс	120 °C
Материал	Хлопчатобумажная ткань, пропитанная фенольной смолой
Монтаж	вложить в паз
Скорость скольжения макс	1 m/s
Удельное давление	35 Н/мм?
Прочность при сжатии согл DIN 53454 Нмм2	270 N/mm?

Указания
Описание
Указание по заказу

Расчет поперечного усилия; F= p x D x L x nF= максимальное поперечное усилие (N)p= максимальное напряжение поверхности (Н/мм2)D x L= проецируемая поверхность (мм2)n= количество колец

простая обработка паза и монтажмалый коэффициент трения.высокая допустимая нагрузка

Изготовление направляющих колец с диаметром от 20 до 1200 мм возможно в кратчайшие сроки.

Варианты изделия

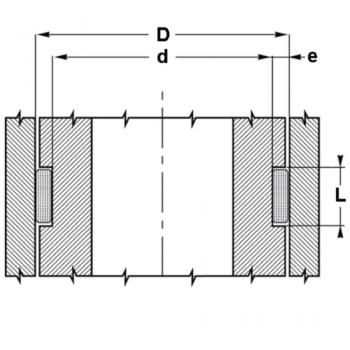

Наименование	D	d	L	Подробности
EGTP 250 970 600 A	60 mm	55 mm	9.7 mm	Подробнее
EGTP 250 970 700 A	70 mm	65 mm	9.7 mm	Подробнее
EGTP 251 500 550 A	55 mm	50 mm	15 mm	Подробнее
EGTP 251 500 750 A	75 mm	70 mm	15 mm	Подробнее
EGTP 251 500 850 A	85 mm	80 mm	15 mm	Подробнее
EGTP 251 500 900 A	90 mm	85 mm	15 mm	Подробнее
EGTP 251 500 950 A	95 mm	90 mm	15 mm	Подробнее
EGTP 251 501 200 A	120 mm	115 mm	15 mm	Подробнее
EGTP 302 500 900 A	90 mm	85 mm	15 mm	Подробнее
EGTP 302 501 000 A	100 mm	94 mm	25 mm	Подробнее
EGTP 303 001 200 A	120 mm	114 mm	30 mm	Подробнее
EGTP 303 001 500 A	150 mm	144 mm	30 mm	Подробнее
EGTP 353 001 300 A	130 mm	123 mm	30 mm	Подробнее
EGTP 353 501 400 A	140 mm	133 mm	35 mm	Подробнее
EGTP 353 501 500 A	150 mm	143 mm	35 mm	Подробнее
EGTP 501 501 000 A	100 mm	90 mm	15 mm	Подробнее
EGTP 501 501 100 A	110 mm	100 mm	15 mm	Подробнее
EGTP 501 501 200 A	120 mm	110 mm	15 mm	Подробнее
EGTP 501 501 300 A	130 mm	120 mm	15 mm	Подробнее
EGTP 501 501 500 A	150 mm	140 mm	15 mm	Подробнее
EGTP 501 621 000 A	100 mm	90 mm	16.2 mm	Подробнее
EGTP 501 621 100 A	110 mm	100 mm	16.2 mm	Подробнее
EGTP 501 621 200 A	120 mm	110 mm	16.2 mm	Подробнее
EGTP 501 621 300 A	130 mm	120 mm	16.2 mm	Подробнее
EGTP 501 621 400 A	140 mm	130 mm	16.2 mm	Подробнее
EGTP 501 621 500 A	150 mm	140 mm	16.2 mm	Подробнее
EGTP 502 321 600 A	160 mm	150 mm	23.2 mm	Подробнее
EGTP 502 321 800 A	180 mm	170 mm	23.2 mm	Подробнее
