IGTP 256 021 000 A
Штоковая направляющая, I-GTP
Описание продукта

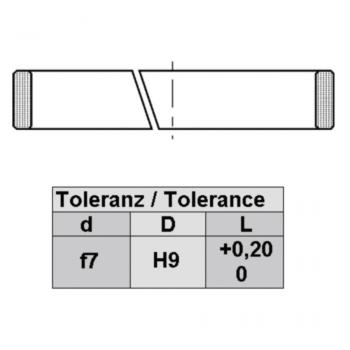

| D | 105 mm |
| d | 100 mm |
| L | 60.2 mm |
Свойства
| Рабочие среды | Минеральное масло |
| Температура min | -40 °C |
| Температура макс | 120 °C |
| Материал | Хлопчатобумажная ткань, пропитанная фенольной смолой |
| Модель | Направляющее кольцо |
| Монтаж | вложить в паз |
| Скорость скольжения макс | 1 m/s |
| Удельное давление | 35 Н/мм? |
| Прочность при сжатии согл DIN 53454 Нмм2 | 270 N/mm? |
- Указания
- Описание
Расчет поперечного усилия; F= p x D x L x nF= максимальное поперечное усилие (N)p= максимальное напряжение поверхности (Н/мм2)D x L= проецируемая поверхность (мм2)n= количество колец
простая обработка паза и монтажмалый коэффициент трения.высокая допустимая нагрузка
