WP
Втулка поршня, WP
Рабочие среды:
Минеральное масло
Водные эмульсии
Температура min:
-30 °C
Температура макс:
110 °C
Материал:
Полиформальдегид + стекловолокно
Свойства
| Рабочие среды | Минеральное масло Водные эмульсии |
| Температура min | -30 °C |
| Температура макс | 110 °C |
| Материал | Полиформальдегид + стекловолокно |
| Монтаж | вложить в паз |
| Скорость скольжения макс | 5 m/s |
| Удельное давление | при 20°C 15 Н/мм?; при 100°C 10 Н/мм? |
- Указания
- Описание
- Указание по заказу
Расчет поперечного усилия; F= p x D x L x nF= максимальное поперечное усилие (N)p= максимальное напряжение поверхности (Н/мм2)D x L= проецируемая поверхность (мм2)n= количество колец
простая обработка паза и монтажвысокая допустимая нагрузка для плунжерного цилиндраВнимание, не допускается использование в качестве упора
Изготовление направляющих колец с диаметром от 20 до 510 мм возможно в кратчайшие сроки.
Варианты изделия

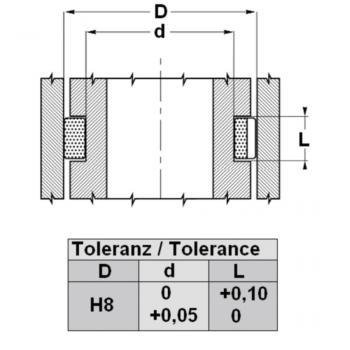

| Наименование | D | d | L | Подробности |
| WP 25 | 25 mm | 15 mm | 10 mm | Подробнее |
| WP 30 | 30 mm | 20 mm | 13 mm | Подробнее |
| WP 35 | 35 mm | 25 mm | 13 mm | Подробнее |
| WP 40 | 40 mm | 30 mm | 13 mm | Подробнее |
| WP 45 | 45 mm | 35 mm | 13 mm | Подробнее |
| WP 55 | 55 mm | 45 mm | 16 mm | Подробнее |
| WP 60 | 60 mm | 45 mm | 16 mm | Подробнее |
| WP 65 | 65 mm | 55 mm | 16 mm | Подробнее |
| WP 75 | 75 mm | 65 mm | 16 mm | Подробнее |
| WP 85 | 85 mm | 75 mm | 16 mm | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
