WR FUEHRUNG
Рабочие среды:
Минеральное масло
Температура min:
-30 °C
Температура макс:
110 °C
Материал:
Полиформальдегид + стекловолокно
Свойства
| Рабочие среды | Минеральное масло |
| Температура min | -30 °C |
| Температура макс | 110 °C |
| Материал | Полиформальдегид + стекловолокно |
| Модель | Двойное направляющее кольцо |
| Монтаж | вложить в паз |
| Скорость скольжения макс | 5 m/s |
| Удельное давление | при 20°C 15 Н/мм?; при 100°C 10 Н/мм? |
- Указания
- Описание
- Указание по заказу
Расчет поперечного усилия; F= p x D x L x nF= максимальное поперечное усилие (N)p= максимальное напряжение поверхности (Н/мм2)D x L= проецируемая поверхность (мм2)n= количество колец
простая обработка паза и монтажвысокая допустимая нагрузканезначительный износ и малый коэффициент трения (между 0,05 и 0,1), возможна поставка разных размеров
Изготовление направляющих колец с диаметром от 20 до 510 мм возможно в кратчайшие сроки.
Варианты изделия

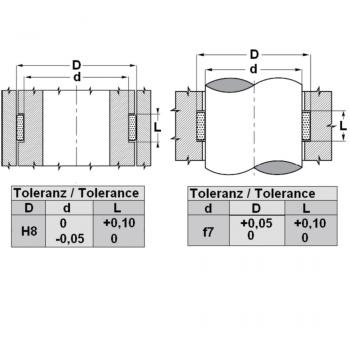

| Наименование | D | d | L | Подробности |
| WR 16-0 | 19.1 mm | 16 mm | 4 mm | Подробнее |
| WR 20 | 25 mm | 20 mm | 5.6 mm | Подробнее |
| WR 20-1 | 25 mm | 20 mm | 9.7 mm | Подробнее |
| WR 22 | 27 mm | 22 mm | 5.6 mm | Подробнее |
| WR 22-1 | 27 mm | 22 mm | 9.7 mm | Подробнее |
| WR 25-1 | 30 mm | 25 mm | 9.7 mm | Подробнее |
| WR 27 | 32 mm | 27 mm | 5.6 mm | Подробнее |
| WR 30 | 35 mm | 30 mm | 5.6 mm | Подробнее |
| WR 25 | 30 mm | 25 mm | 5.6 mm | Подробнее |
| WR 30-1 | 35 mm | 30 mm | 9.7 mm | Подробнее |
| WR 27-1 | 32 mm | 27 mm | 9.7 mm | Подробнее |
| WR 32 | 37 mm | 32 mm | 5.6 mm | Подробнее |
| WR 28 | 33 mm | 28 mm | 5.6 mm | Подробнее |
| WR 35 | 40 mm | 35 mm | 5.6 mm | Подробнее |
| WR 35-1 | 40 mm | 35 mm | 9.7 mm | Подробнее |
| WR 28-1 | 33 mm | 28 mm | 9.7 mm | Подробнее |
| WR 36-1 | 41 mm | 36 mm | 9.7 mm | Подробнее |
| WR 32-1 | 37 mm | 32 mm | 9.7 mm | Подробнее |
| WR 40 | 45 mm | 40 mm | 5.6 mm | Подробнее |
| WR 40-1 | 45 mm | 40 mm | 9.7 mm | Подробнее |
| WR 36 | 41 mm | 36 mm | 5.6 mm | Подробнее |
| WR 45 | 50 mm | 45 mm | 5.6 mm | Подробнее |
| WR 40-2 | 45 mm | 40 mm | 15 mm | Подробнее |
| WR 45-1 | 50 mm | 45 mm | 9.7 mm | Подробнее |
| WR 43 | 48 mm | 43 mm | 5.6 mm | Подробнее |
| WR 50 | 55 mm | 50 mm | 5.6 mm | Подробнее |
| WR 50-1 | 55 mm | 50 mm | 9.7 mm | Подробнее |
| WR 45-2 | 50 mm | 45 mm | 15 mm | Подробнее |
| WR 55-1 | 60 mm | 55 mm | 9.7 mm | Подробнее |
| WR 56-1 | 61 mm | 56 mm | 9.7 mm | Подробнее |
| WR 47-1 | 52 mm | 47 mm | 9.7 mm | Подробнее |
| WR 58 | 63 mm | 58 mm | 5.6 mm | Подробнее |
| WR 50-2 | 55 mm | 50 mm | 15 mm | Подробнее |
| WR 63 | 68 mm | 63 mm | 5.6 mm | Подробнее |
| WR 55 | 60 mm | 55 mm | 5.6 mm | Подробнее |
| WR 56 | 61 mm | 56 mm | 5.6 mm | Подробнее |
| WR 58-1 | 63 mm | 58 mm | 9.7 mm | Подробнее |
| WR 63-1 | 68 mm | 63 mm | 9.7 mm | Подробнее |
| WR 60 | 65 mm | 60 mm | 5.6 mm | Подробнее |
| WR 60-1 | 65 mm | 60 mm | 9.7 mm | Подробнее |
| WR 60-2 | 65 mm | 60 mm | 15 mm | Подробнее |
| WR 65 | 70 mm | 65 mm | 5.6 mm | Подробнее |
| WR 65-1 | 70 mm | 65 mm | 9.7 mm | Подробнее |
| WR 67 | 75 mm | 67 mm | 5.6 mm | Подробнее |
| WR 67-1 | 72 mm | 67 mm | 9.7 mm | Подробнее |
| WR 70 | 75 mm | 70 mm | 5.6 mm | Подробнее |
| WR 70-2 | 75 mm | 70 mm | 15 mm | Подробнее |
| WR 70-1 | 75 mm | 70 mm | 9.7 mm | Подробнее |
| WR 70-3 | 75 mm | 70 mm | 20 mm | Подробнее |
| WR 75 | 80 mm | 75 mm | 5.6 mm | Подробнее |
| WR 75-1 | 80 mm | 75 mm | 9.7 mm | Подробнее |
| WR 72-1 | 77 mm | 72 mm | 9.7 mm | Подробнее |
| WR 75-2 | 80 mm | 75 mm | 15 mm | Подробнее |
| WR 80-1 | 85 mm | 80 mm | 9.7 mm | Подробнее |
| WR 80-2 | 85 mm | 80 mm | 15 mm | Подробнее |
| WR 85 | 90 mm | 85 mm | 5.6 mm | Подробнее |
| WR 85-1 | 90 mm | 85 mm | 9.7 mm | Подробнее |
| WR 80 | 85 mm | 80 mm | 5.6 mm | Подробнее |
| WR 83-2 | 88 mm | 83 mm | 15 mm | Подробнее |
| WR 95 | 100 mm | 95 mm | 5.6 mm | Подробнее |
| WR 85-2 | 90 mm | 85 mm | 15 mm | Подробнее |
| WR 90-1 | 95 mm | 90 mm | 9.7 mm | Подробнее |
| WR 95-1 | 100 mm | 95 mm | 9.7 mm | Подробнее |
| WR 90 | 95 mm | 90 mm | 5.6 mm | Подробнее |
| WR 92-4 | 97 mm | 92 mm | 25 mm | Подробнее |
| WR 95-2 | 100 mm | 95 mm | 15 mm | Подробнее |
| WR 100-2 | 105 mm | 100 mm | 15 mm | Подробнее |
| WR 100 | 105 mm | 100 mm | 5.6 mm | Подробнее |
| WR 100-1 | 105 mm | 100 mm | 9.7 mm | Подробнее |
| WR 105-2 | 110 mm | 105 mm | 15 mm | Подробнее |
| WR 105-1 | 110 mm | 105 mm | 9.7 mm | Подробнее |
| WR 110-2 | 115 mm | 110 mm | 15 mm | Подробнее |
| WR 110-1 | 115 mm | 110 mm | 9.7 mm | Подробнее |
| WR 115-1 | 120 mm | 115 mm | 9.7 mm | Подробнее |
| WR 120-2 | 125 mm | 120 mm | 15 mm | Подробнее |
| WR 120 | 125 mm | 120 mm | 5.6 mm | Подробнее |
| WR 120-1 | 125 mm | 120 mm | 9.7 mm | Подробнее |
| WR 125-2 | 130 mm | 125 mm | 15 mm | Подробнее |
| WR 135-2 | 140 mm | 135 mm | 15 mm | Подробнее |
| WR 155-2 | 160 mm | 155 mm | 15 mm | Подробнее |
| WR 195-2 | 200 mm | 195 mm | 15 mm | Подробнее |
| WR 47 | 52 mm | 47 mm | 5.6 mm | Подробнее |
