WTF B

Скребковая манжета, WTF-B

Рабочие среды:

Минеральное масло

Температура min:

-30 °C

Температура макс:

110 °C

Материал:

(1) Динамическое уплотнение: Смола на основе полибензотиазола (2) Статическое уплотнение: Нитрильный каучук

Свойства

Рабочие среды	Минеральное масло
Температура min	-30 °C
Температура макс	110 °C
Материал	(1) Динамическое уплотнение: Смола на основе полибензотиазола (2) Статическое уплотнение: Нитрильный каучук
Применение	Гидравлика
Модель	Скребковая манжета
Монтаж	вначале сложить по форме подковы уплотнительное кольцо круглого сечения, а затем кольцо из ПТФЭ и вдавить в приемный паз (от 30 мм)
Скорость скольжения макс	15 m/s

Описание

низкое трение скольжения.Отсутствует движение рывками.Компактные размерыдлительный срок эксплуатацииочень хорошая счищающая способность с внутренней стороны для очистки поверхности поршневого штока от оставшейся масляной пленки.Extreme temperatures -45°C to 200°C with Viton O-ring.

Варианты изделия

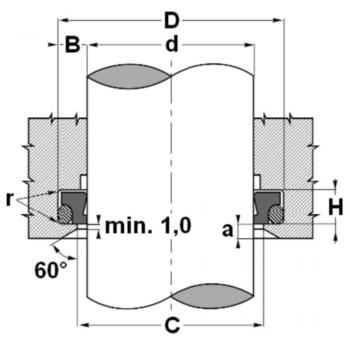

Наименование	D	C	H	d	Подробности
WTF 0080 B554470	12.8 mm	10.7 mm	3.7 mm	8 mm	Подробнее
WTF 0100 B554470	14.8 mm	12.7 mm	3.7 mm	10 mm	Подробнее
WTF 0120 B554470	18.8 mm	15.5 mm	5 mm	12 mm	Подробнее
WTF 0140 B554470	20.8 mm	17.5 mm	5 mm	14 mm	Подробнее
WTF 0150 B554470	21.8 mm	18.5 mm	5 mm	15 mm	Подробнее
WTF 0160 B554470	22.8 mm	19.5 mm	5 mm	16 mm	Подробнее
WTF 0180 B554470	24.8 mm	21.5 mm	5 mm	18 mm	Подробнее
WTF 0200 B554470	26.8 mm	23.5 mm	5 mm	20 mm	Подробнее
WTF 0220 B554470	28.8 mm	23.5 mm	5 mm	22 mm	Подробнее
WTF 0250 B554470	31.8 mm	28.5 mm	5 mm	25 mm	Подробнее
WTF 0280 B554470	34.8 mm	31.5 mm	5 mm	28 mm	Подробнее
WTF 0300 B554470	36.8 mm	33.5 mm	5 mm	30 mm	Подробнее
WTF 0320 B554470	38.8 mm	35.5 mm	5 mm	32 mm	Подробнее
WTF 0350 B554470	41.8 mm	38.5 mm	5 mm	35 mm	Подробнее
WTF 0400 B554470	46.8 mm	43.5 mm	5 mm	40 mm	Подробнее
WTF 0420 B554470	48.8 mm	45.5 mm	5 mm	42 mm	Подробнее
WTF 0450 B554470	51.8 mm	48.5 mm	5 mm	45 mm	Подробнее
WTF 0500 B554470	56.8 mm	53.5 mm	5 mm	50 mm	Подробнее
WTF 0550 B554470	61.8 mm	58.5 mm	5 mm	55 mm	Подробнее
WTF 0600 B554470	66.8 mm	63.5 mm	5 mm	60 mm	Подробнее
WTF 0650 B554470	73.8 mm	69 mm	6 mm	65 mm	Подробнее
WTF 0700 B554470	78.8 mm	74 mm	6 mm	70 mm	Подробнее
WTF 0750 B554470	83.8 mm	79 mm	6 mm	75 mm	Подробнее
WTF 0800 B554470	88.8 mm	84 mm	6 mm	80 mm	Подробнее
WTF 0850 B554470	93.8 mm	89 mm	6 mm	85 mm	Подробнее
WTF 0900 B554470	98.8 mm	94 mm	6 mm	90 mm	Подробнее
WTF 0950 B554470	103.8 mm	99 mm	6 mm	95 mm	Подробнее
WTF 1000 B554470	108.8 mm	104 mm	6 mm	100 mm	Подробнее
WTF 1050 B554470	113.8 mm	109 mm	6 mm	105 mm	Подробнее
WTF 1100 B554470	118.8 mm	114 mm	6 mm	110 mm	Подробнее
WTF 1200 B554470	128.8 mm	124 mm	6 mm	120 mm	Подробнее
WTF 1500 B554470	158.8 mm	154 mm	6 mm	150 mm	Подробнее
WTF 1530 B554470	161.8 mm	157 mm	6 mm	153 mm	Подробнее
WTF 1700 B554470	178.8 mm	174 mm	6 mm	170 mm	Подробнее
WTF 1730 B554470	181.8 mm	177 mm	6 mm	173 mm	Подробнее
WTF 2100 B554470	218.8 mm	214 mm	6 mm	210 mm	Подробнее
WTF 2400 B554470	248.8 mm	244 mm	6 mm	240 mm	Подробнее
