Уплотнение штока, IGR-B

Рабочие среды:

Минеральное масло Водные эмульсии

Температура min:

-30 °C

Температура макс:

110 °C

Материал:

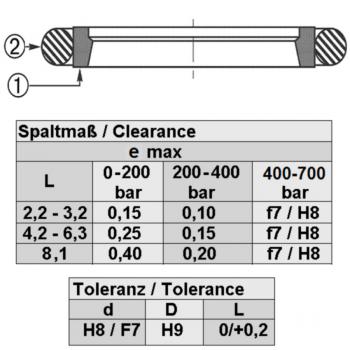

(1) Динамическое уплотнение: Смола на основе полибензотиазола (2) Статическое уплотнение: Нитрильный каучук

Свойства

Рабочие среды	Минеральное масло Водные эмульсии
Температура min	-30 °C
Температура макс	110 °C
Материал	(1) Динамическое уплотнение: Смола на основе полибензотиазола (2) Статическое уплотнение: Нитрильный каучук
Рабочее давление	700 bar
Применение	Гидравлика
Модель	Комплект уплотнений для штока

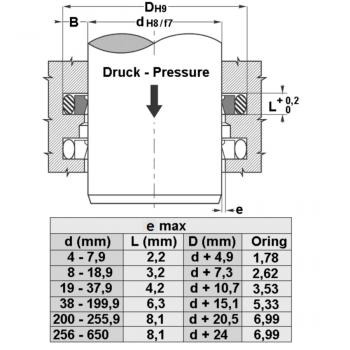

Монтаж	вначале сложить по форме подковы уплотнительное кольцо круглого сечения, а затем кольцо из ПТФЭ и вдавить в приемный паз (от 30 мм)
Скорость скольжения макс	15 m/s

Описание
Указание по заказу

Компактные размерыВысокая устойчивость к экструзии.незначительное пусковое трение и трение скольжениядлительный срок эксплуатации

Изготовление уплотнений типа IGR/IGRL с диаметром от 20 до 510 мм возможно в кратчайшие сроки. Размеры могут быть рассчитаны на основании таблицы 44.1.

Варианты изделия

Наименование	D	d	L	Подробности
IGR 0050 B 554470	9.9 mm	5 mm	2.2 mm	Подробнее
IGR 0080 B 554470	15.3 mm	8 mm	3.2 mm	Подробнее
IGR 0100 B 554470	17.3 mm	10 mm	3.2 mm	Подробнее
IGR 0120 B 554470	19.3 mm	12 mm	3.2 mm	Подробнее
IGR 0140 B 554470	21.3 mm	14 mm	3.2 mm	Подробнее
IGR 0150 B 554470	22.3 mm	15 mm	3.2 mm	Подробнее
IGR 0160 B 554470	23.3 mm	16 mm	3.2 mm	Подробнее
IGR 0180 B 554470	25.3 mm	18 mm	3.2 mm	Подробнее
IGR 0200 B 554470	30.7 mm	20 mm	4.2 mm	Подробнее
IGR 0220 B 554470	32.7 mm	22 mm	4.2 mm	Подробнее
IGR 0240 B 554470	34.7 mm	24 mm	4.2 mm	Подробнее
IGR 0250 B 554470	35.7 mm	25 mm	4.2 mm	Подробнее
IGR 0280 B 554470	38.7 mm	28 mm	4.2 mm	Подробнее
IGR 0300 B 554470	40.7 mm	30 mm	4.2 mm	Подробнее
IGR 0320 B 554470	42.7 mm	32 mm	4.2 mm	Подробнее
IGR 0350 B 554470	45.7 mm	35 mm	4.2 mm	Подробнее
IGR 0360 B 554470	46.7 mm	36 mm	4.2 mm	Подробнее
IGR 0370 B 554470	47.7 mm	37 mm	4.2 mm	Подробнее
IGR 0380 B 554470	53.1 mm	38 mm	6.3 mm	Подробнее
IGR 0400 B 554470	55.1 mm	40 mm	6.3 mm	Подробнее
IGR 0420 B 554470	57.1 mm	42 mm	6.3 mm	Подробнее
IGR 0450 B 554470	60.1 mm	45 mm	6.3 mm	Подробнее
IGR 0480 B 554470	63.1 mm	48 mm	6.3 mm	Подробнее
IGR 0500 B 554470	65.1 mm	50 mm	6.3 mm	Подробнее
IGR 0550 B 554470	70.1 mm	55 mm	6.3 mm	Подробнее
IGR 0560 B 554470	71.1 mm	56 mm	6.3 mm	Подробнее
IGR 0600 B 554470	75.1 mm	60 mm	6.3 mm	Подробнее
IGR 0630 B 554470	78.1 mm	63 mm	6.3 mm	Подробнее
IGR 0650 B 554470	80.1 mm	65 mm	6.3 mm	Подробнее
IGR 0700 B 554470	85.1 mm	70 mm	6.3 mm	Подробнее
IGR 0750 B 554470	90.1 mm	75 mm	6.3 mm	Подробнее
IGR 0800 B 554470	95.1 mm	80 mm	6.3 mm	Подробнее
IGR 0850 B 554470	100.1 mm	85 mm	6.3 mm	Подробнее
IGR 0900 B 554470	105.1 mm	90 mm	6.3 mm	Подробнее
IGR 0950 B 554470	110.1 mm	95 mm	6.3 mm	Подробнее
IGR 1000 B 554470	115.1 mm	100 mm	6.3 mm	Подробнее
IGR 1050 B 554470	120.1 mm	105 mm	6.3 mm	Подробнее
IGR 1100 B 554470	125.1 mm	110 mm	6.3 mm	Подробнее
IGR 1150 B 554470	130.1 mm	115 mm	6.3 mm	Подробнее
IGR 1200 B 554470	135.1 mm	120 mm	6.3 mm	Подробнее
IGR 1250 B 554470	140.1 mm	125 mm	6.3 mm	Подробнее
IGR 1300 B 554470	145.1 mm	130 mm	6.3 mm	Подробнее
IGR 1400 B 554470	155.1 mm	140 mm	6.3 mm	Подробнее
IGR 1500 B 554470	165.1 mm	150 mm	6.3 mm	Подробнее
IGR 1600 B 554470	175.1 mm	160 mm	6.3 mm	Подробнее
IGR 1700 B 554470	185.1 mm	170 mm	6.3 mm	Подробнее
IGR 1800 B 554470	195.1 mm	180 mm	6.3 mm	Подробнее
IGR 1900 B 554470	205.1 mm	190 mm	6.3 mm	Подробнее
IGR 2000 B 554470	220.5 mm	200 mm	8.1 mm	Подробнее
IGR 2200 B 554470	240.5 mm	220 mm	8.1 mm	Подробнее
IGR 2500 B 554470	270.5 mm	250 mm	8.1 mm	Подробнее
IGR 2800 B 554470	304 mm	280 mm	8.1 mm	Подробнее
IGR 3600 B 554470	384 mm	360 mm	8.1 mm	Подробнее
