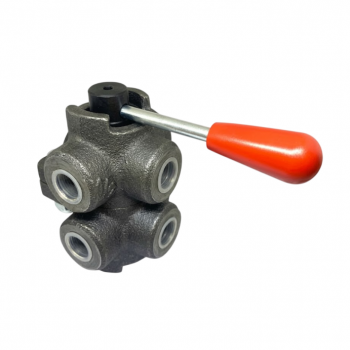

Конструкция и применение
- Сдвоенный дивертор (состоит из двух трехлинейных секций).
- Единая рукоять управляет обеими секциями одновременно.
- Назначение: Идеальное решение для параллельного переключения между двумя независимыми гидроприводами.
Режимы работы
- Питание подается в линии и A’ (P → A, P' → A').
- Позиция 2: Питание подается в линии B и B’ (P → B, P' → B').
- Центральное положение: Свободная связь между всеми портами внутри секций (схема «открытый центр»).
Варианты исполнения
- Базовая версия: Стандартно поставляется с «открытым центром».
- Специсполнение: По запросу доступна схема «закрытый центр» (индекс CC в коде).
- Артикулы для заказа (схема CC):
- V0920/CC, V0940/CC, V0950/CC, V0960/CC.
| Oleodinamica Marchesini | MTC | OLEOWEB | Тип | Давление макс., бар | Расх. Макс, л/мин. |
| - | - | DDF6140A | DF 6 VIE 1/4" | 350 | 20 |
| V0920 | DDF6V 02 A | DDF6380A | DF 6 VIE 3/8" | 300 | 60 |
| V0940 | DDF6V 03 A | DDF6120A | DF 6 VIE 1/2" | 250 | 90 |
| V0950 | DDF6V 04 A | DDF61340A | DF 6 VIE 3/4" | 250 | 120 |
| V0960 | DDF6V 05 A | DDF6100A | DF 6 VIE 1" | 250 | 200 |
