AFS

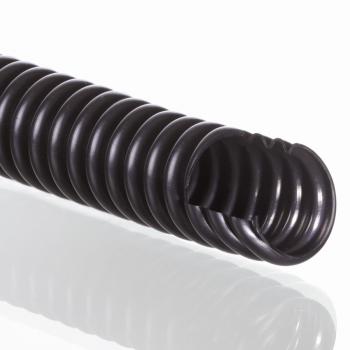

Гофрированный шланг из PTFE

Область применения:

vorwiegend die Chemie- und Lebensmittelindustrie, sowie in pharmazeutischen Anlagen

Температура min:

-70 °C

Температура макс:

260 °C

Применение:

Niederdruckanwendungen mit verschiedensten Medien bis hin zu aggressiven Medien

Свойства

Область применения	vorwiegend die Chemie- und Lebensmittelindustrie, sowie in pharmazeutischen Anlagen
Температура min	-70 °C
Температура макс	260 °C
Применение	Niederdruckanwendungen mit verschiedensten Medien bis hin zu aggressiven Medien
Исполнение	antistatic design wendelgewellter Inliner aus PTFE mit Kohlenstoffanteilen
Свойства	Mit inlinerumb?rdelten Anschlussarmaturen kommt das Medium nicht in Kontakt mit den metallischen Anschlussarmaturen. Sehr hohe Zuverl?ssigkeit und Flexibilit?t. Ausgezeichnete chemische Inertheit gegen?ber verschiedenen Medien. Auch f?r Unterdruckanwendungen einsetzbar. Aufgrund der weiten Wellung ergeben sich beim Durchleiten der Medien gute selbstreinigende Eigenschaften, Das PTFE-Grundmaterial hat eine FDA-Zulassung, EG 1935/2004 und EU 10/2011. F?r bestimmte Anschlussarmaturen kann der Wellschlauch ?ber die Dichtfl?che geb?rdelt werden.
Материал шланга	PTFE (политетрафторэтилен)
Допуск	Das Grundmaterial hat eine FDA-Zulassung, EG 1935/2004 und EU 10/2011.
Оплетка	без оплетки
Температура	только для шланга

Указания
Указание по заказу

Приведенные значения давления относятся только к шлангам.От 120 °C учитывать коэффициент уменьшения давления.(Макс. рабочее давление = рабочее давление x коэффициент).
Темп.: 120 °C / 140 °C / 160 °C / 180 °C / 200 °C / 220 °CКоэф.: 1,00 / 0,80 / 0,60 / 0,40 / 0,20 / 0,00

Исполнение AFSA с оплеткой из высококачественной стали 1.4301 / 1.4306 по запросу.Исполнение AFSP с оплеткой из полипропилена (возможность использования при макс. температуре до 90 °C) по запросу.

Варианты изделия

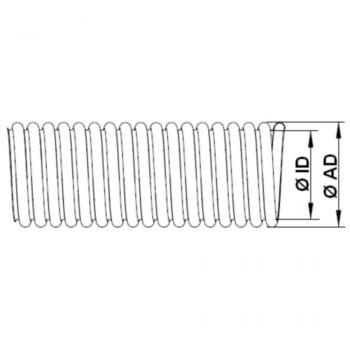

Наименование	Продавливающее усилие	Мин радиус изгиба	Толщина стенок	Внутренний min	Внутренний макс	Подробности
AFS 006	12 bar	25 mm	0.52 mm	5.5 mm	6.9 mm	Подробнее
AFS 010	12 bar	25 mm	0.62 mm	8.5 mm	10.5 mm	Подробнее
AFS 013	12 bar	50 mm	0.82 mm	11.6 mm	13.6 mm	Подробнее
AFS 016	9 bar	65 mm	0.88 mm	15.1 mm	16.4 mm	Подробнее
AFS 020	9 bar	55 mm	1 mm	19.5 mm	20.5 mm	Подробнее
AFS 025	9 bar	85 mm	1.1 mm	24.5 mm	25.5 mm	Подробнее
AFS 032	7.5 bar	100 mm	1.15 mm	31.5 mm	32.5 mm	Подробнее
AFS 040	7.5 bar	120 mm	1.45 mm	36.5 mm	37.5 mm	Подробнее
AFS 050	6 bar	165 mm	1.5 mm	49.5 mm	50.5 mm	Подробнее
AFS 065	4.5 bar	230 mm	1.6 mm	62.5 mm	63.5 mm	Подробнее
AFS 080	3.9 bar	260 mm	1.6 mm	73.5 mm	74.5 mm	Подробнее
AFS 100	3 bar	300 mm	1.82 mm	94.5 mm	99.5 mm	Подробнее
