ATSE

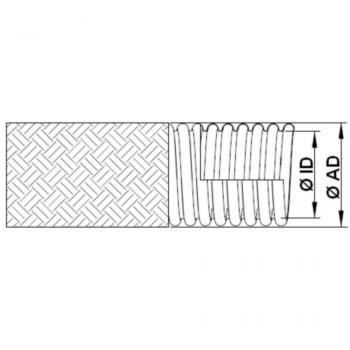

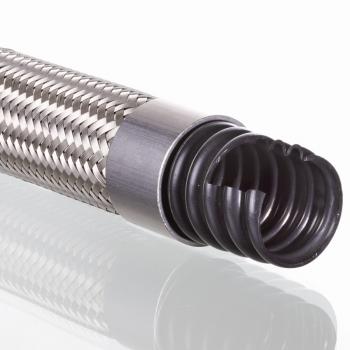

Гофрированный шланг из PTFE

Область применения:

vorwiegend die Chemie- und Lebensmittelindustrie, sowie in pharmazeutischen Anlagen

Температура min:

-70 °C

Температура макс:

260 °C

Применение:

Mitteldruckanwendungen mit verschiedensten Medien bis hin zu aggressiven Medien

Свойства

Область применения	vorwiegend die Chemie- und Lebensmittelindustrie, sowie in pharmazeutischen Anlagen
Температура min	-70 °C
Температура макс	260 °C
Применение	Mitteldruckanwendungen mit verschiedensten Medien bis hin zu aggressiven Medien
Исполнение	antistatic design wendelgewellter Inliner aus PTFE mit Kohlenstoffanteilen
Свойства	Due to the wide curl good self-cleaning properties Das Grundmaterial hat eine FDA-Zulassung, EG 1935/2004 und EU 10/2011.
Материал шланга	PTFE (политетрафторэтилен)
Допуск	Das Grundmaterial hat eine FDA-Zulassung, EG 1935/2004 und EU 10/2011.
Оплетка	1 оплетка из 1.4301 / 1.4306
Температура	только для шланга

Указания
Указание по заказу

Приведенные значения давления относятся только к шлангам.От 120 °C учитывать коэффициент уменьшения давления.(Макс. рабочее давление = рабочее давление x коэффициент).
Темп.: 120 °C / 140 °C / 160 °C / 180 °C / 200 °C / 220 °CКоэф.: 1,00 / 0,80 / 0,60 / 0,40 / 0,20 / 0,00

Другие варианты исполнения по запросу

Варианты изделия

Наименование	Продавливающее усилие	Мин радиус изгиба	Толщина стенок	Внутренний min	Внутренний макс	Подробности
ATSE 006	516 bar	18 mm	0.75 mm	6.1 mm	6.7 mm	Подробнее
ATSE 008	414 bar	20 mm	0.6 mm	7.9 mm	8.5 mm	Подробнее
ATSE 010	414 bar	20 mm	0.65 mm	9.5 mm	10.2 mm	Подробнее
ATSE 013	309 bar	25 mm	0.8 mm	12.5 mm	13.1 mm	Подробнее
ATSE 016	249 bar	51 mm	0.8 mm	15.7 mm	16.4 mm	Подробнее
ATSE 020	207 bar	64 mm	1 mm	19 mm	19.7 mm	Подробнее
ATSE 025	138 bar	89 mm	1 mm	25.5 mm	26.2 mm	Подробнее
ATSE 032	102 bar	125 mm	1 mm	32 mm	32.5 mm	Подробнее
ATSE 040	90 bar	152 mm	1 mm	38 mm	38.9 mm	Подробнее
ATSE 050	69 bar	200 mm	1.1 mm	50.9 mm	51.9 mm	Подробнее

Вернуться

* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
