TFW 010

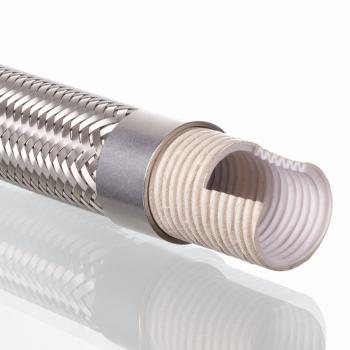

Шланг из ПТФЭ
Продавливающее усилие:
500 bar
Мин радиус изгиба:
50 mm

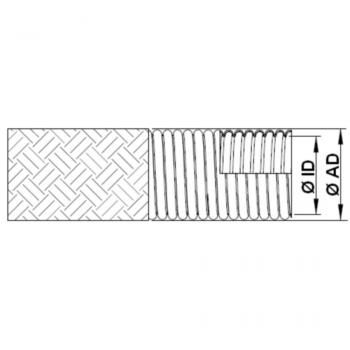

Внутренний min:
9.7 mm
Внутренний макс:
10.3 mm
Описание продукта
| Продавливающее усилие | 500 bar |
| Мин радиус изгиба | 50 mm |
| Внутренний min | 9.7 mm |
| Внутренний макс | 10.3 mm |
| Испытательное давление | 187.5 bar |
| Рабочее давление при 20C стат | 125 bar |
| Наружный Мин | 15.2 mm |
| Наружный макс | 15.8 mm |
| Вес на м | 0.25 kg |
Свойства
| Область применения | Industrieanwendungen, Motoren, Turbinen, Schiffsbau, Holz-und Papierverarbeitungsanlagen, Plattenpressen |
| Температура min | -55 °C |
| Температура макс | 250 °C |
| Применение | Mitteldruckanwendungen mit verschiedensten Medien bis hin zu aggressiven Medien |
| Исполнение | спиралеобразный витой многослойный гофрированный шланг из белого ПТФЭ с прокладкой против скольжения, выполненной из стекловолокна, |
| Свойства | optimale statische / pulsierende Druckfestigkeit, ausgezeichnete Schwingungsentkopplung und Einsatz f?r dynamische Bewegungen, ausgezeichnete chemische Inertheit |
| Материал шланга | PTFE (политетрафторэтилен) |
| Допуск | DNV-GL, BV, LR, ABS, RINA, FDA, EG 1935/2004 und EU 10/2011 |
| Оплетка | 1 оплетка из 1.4301 / 1.4306 |
| Температура | только для шланга |
- Указания
- Указание по заказу
Приведенные значения давления относятся только к шлангам.От 170 °C учитывать коэффициент уменьшения давления.
(Макс. рабочее давление = рабочее давление x коэффициент).
Темп.: 170 °C / 180 °C / 205 °C
Коэф.: 0,85 / 0,75 / 0,50For continuous operation with frequent pressure pulses, the max. operating pressure must be reduced by 50%.The thermal pressure reduction factor is then negligible.Can also be used for vacuum applications on request.
(Макс. рабочее давление = рабочее давление x коэффициент).
Темп.: 170 °C / 180 °C / 205 °C
Коэф.: 0,85 / 0,75 / 0,50For continuous operation with frequent pressure pulses, the max. operating pressure must be reduced by 50%.The thermal pressure reduction factor is then negligible.Can also be used for vacuum applications on request.
Другие варианты исполнения по запросу
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
