PA 800 SF6 45
Прессуемая арматура, SFS, угол 45°
Область применения:
Прессуемая арматура для шлангов HD 800
Соединение 1:
Фланцевое соединение SAE 6000 PSI
Материал:
Сталь
Норма:
SAE J 518
ISO 6162-2
Свойства
| Область применения | Прессуемая арматура для шлангов HD 800 |
| Соединение 1 | Фланцевое соединение SAE 6000 PSI |
| Материал | Сталь |
| Норма | SAE J 518 ISO 6162-2 |
| Защита поверхности | Гальваническое покрытие |
| Форма уплотнения 1 | flachdichtend mit SAEO-Ring |
| Способ заделки | С защитой от вырывания (Interlok) |
| Сокращение | SFS |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Для лучшей герметизации применяется арматура размера 20 [DN31] с 2 уплотнительными кольцами 27,3 мм x 2,4 мм (материал: EPDM). Таким образом достигается непроницаемость шланговых и арматурных соединений по классу утечки 0.
DN = номинальный диаметр, номинальный внутренний диаметр

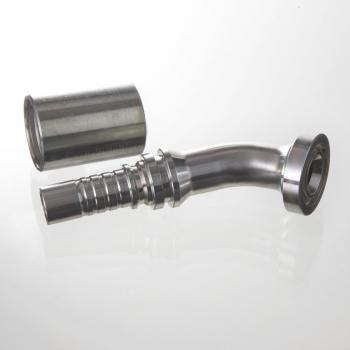

Прессуемый ниппель + прессуемая обойма
Варианты изделия

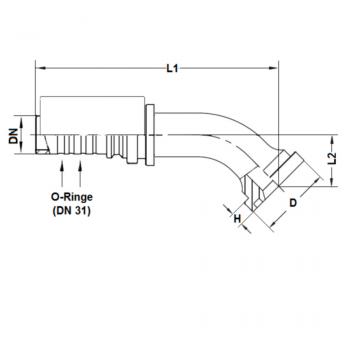

| Наименование | DN | Размер | Дюймы | Рабочее давление | L1 | Подробности |
| PA 820 SF6 45 | 19 | 12 | 3/4" | 500 bar | 130.1 mm | Подробнее |
| PA 820 SF6 25 45 | 19 | 12 | 3/4" | 500 bar | 144.9 mm | Подробнее |
| PA 825 SF6 45 | 25 | 16 | 1" | 500 bar | 160.6 mm | Подробнее |
| PA 825 SF6 32 45 | 25 | 16 | 1" | 500 bar | 179.6 mm | Подробнее |
| PA 832 SF6 45 | 31 | 20 | 1.1/4" | 500 bar | 190 mm | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
